ボディ（トップ、サイド、バック）

スタッフの山口です。

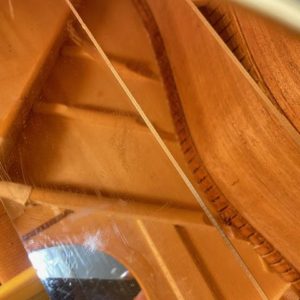

今回はブックマッチ離れ(トップ割れ)と力木剥がれを見ていきます。写真のブックマッチ部分に隙間ができてしまっていますね。乾燥し木が縮む事で古くなった接着面がその縮む力（← →）に耐えられなくなったのでしょう。

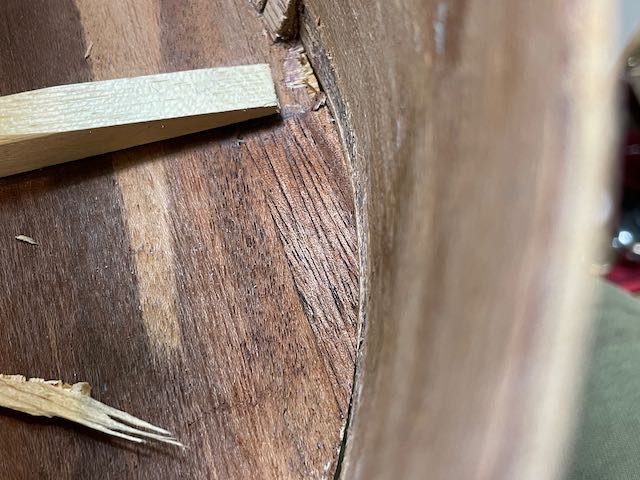

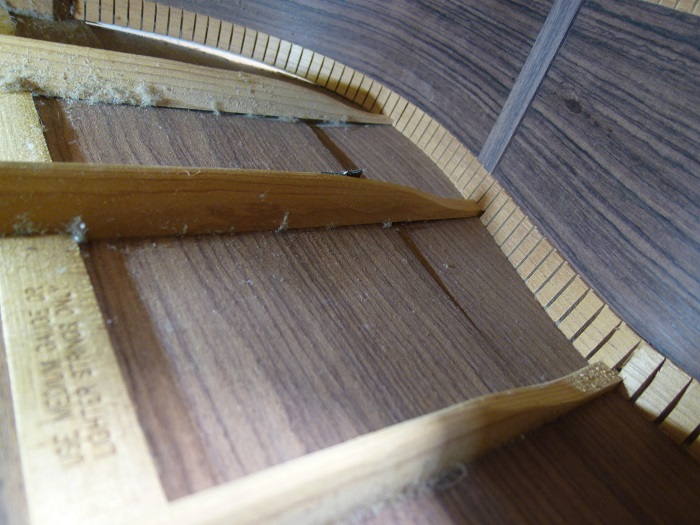

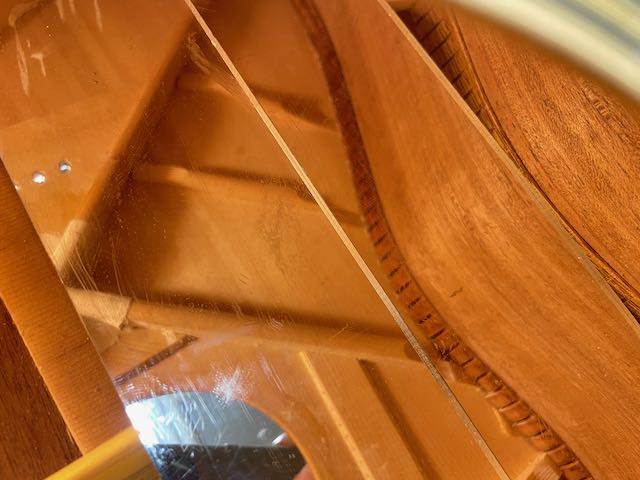

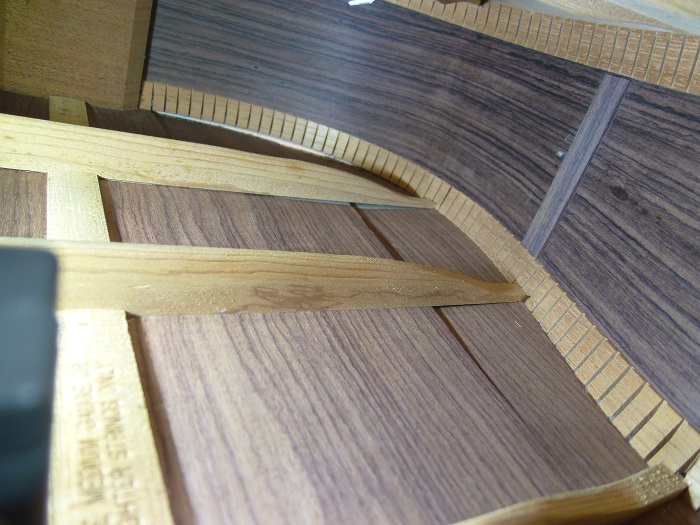

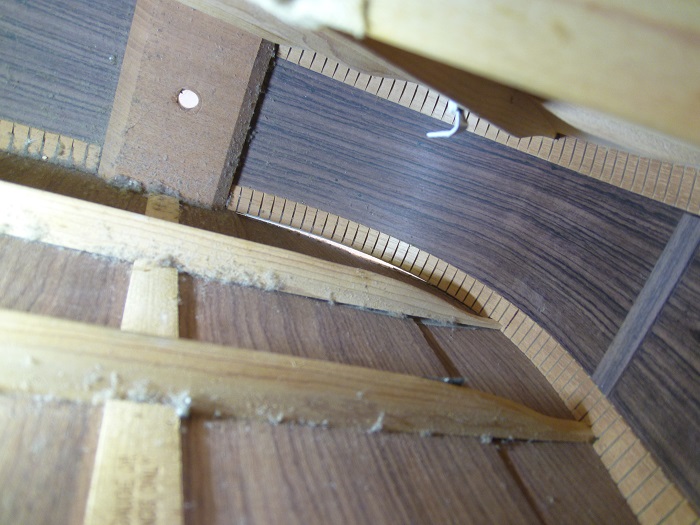

このような割れは大抵力木も剥がれています。トップ板の骨となる力木が剥がれることでトップ板が自由気ままに動きやすくなってしまうのです。

薄い木の箱であるアコースティックギターにとって、力木は強度維持には欠かせない重要なパーツなのです。

今回はブリッジも跨いで隙間ができていますのでこいつも一旦剥がします。

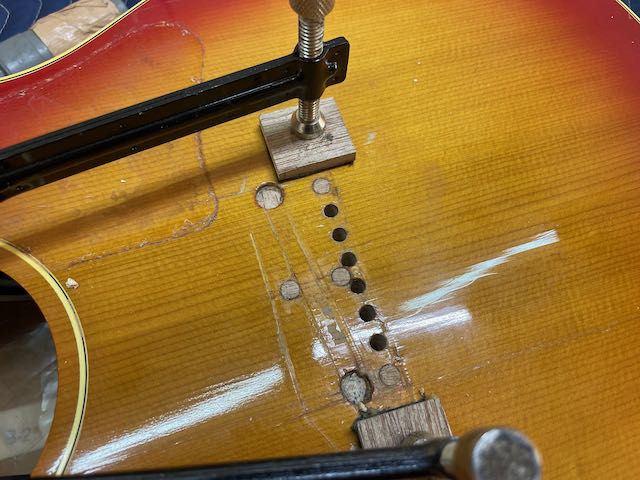

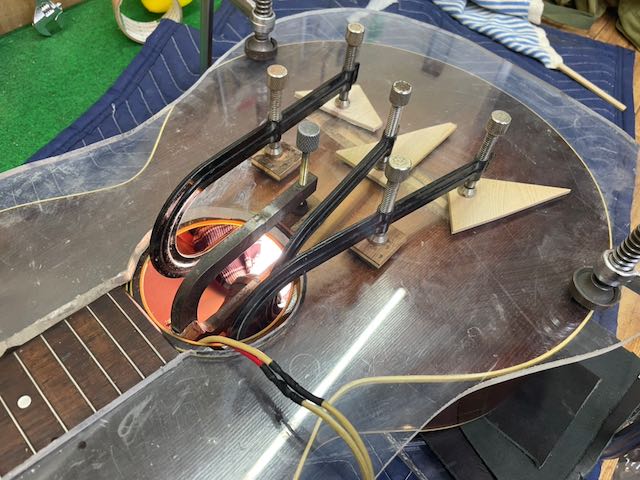

自作の専用ジグを左右に当ててクランプ。隙間がくっつくことを確認できたら接着します。

一日経過したらご覧の通りピッタリとくっつきました♪

ブリッジを挟んでボトム側もOK。

ちなみに割れた所を気にして触っていると汚れが隙間に入り込んでしまい接着後も跡が残ります。特にトップは目立ちますので、割れに気が付いた時はなるべく触らずに修理屋さんへ行きましょう。

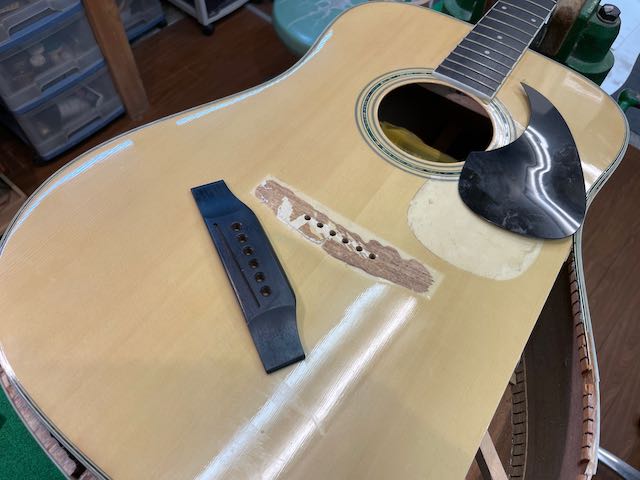

力木のサポートを無事に得られましたのでブリッジを戻しましょう。

理論上はブリッジもブックマッチ部の強い味方になります。

多分付けなくても大丈夫だと思いますが、念には念を、ということでクリートと呼ばれる補強も付けました。

「ここを修理したよー」という後世へのメッセージ的な意味合いもある気がします。

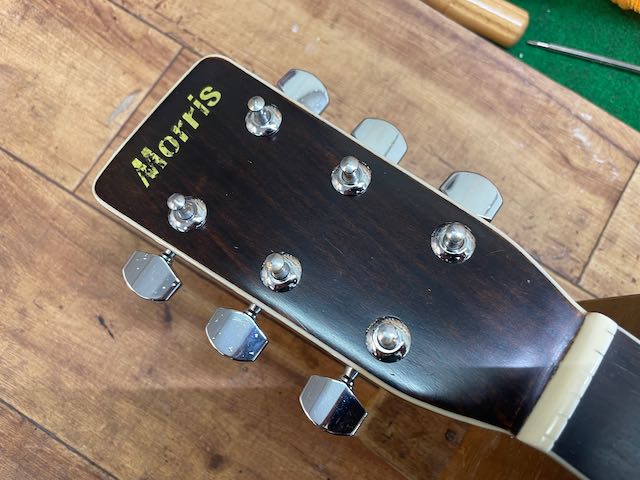

ペグやヘッドが腐食していましたのでクリーニングします。

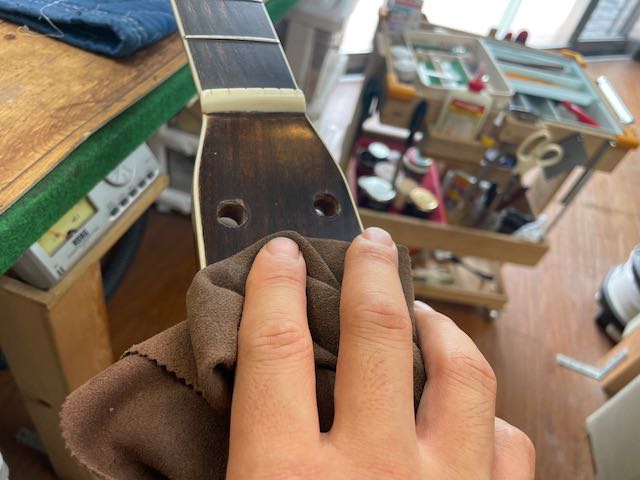

ペグを外すことでヘッドのワックス掛けも捗ってピカピカです♪

縦ロゴも縦ロゴらしく凛々しく見えるようになりましたね。

こちらのYAMAKIが当時のMartinコピーだと考えると、シャーラー製ペグ＝80年代製でしょうか。

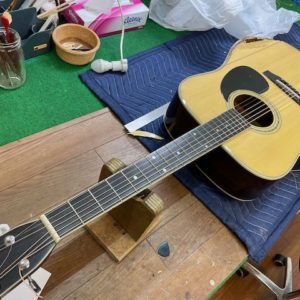

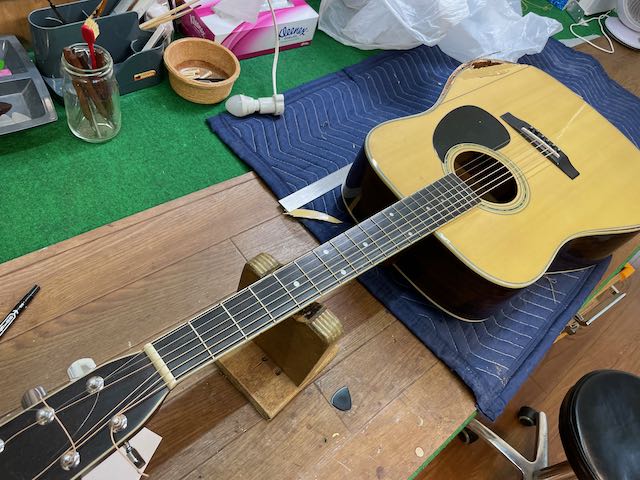

弦を張ったら完成。

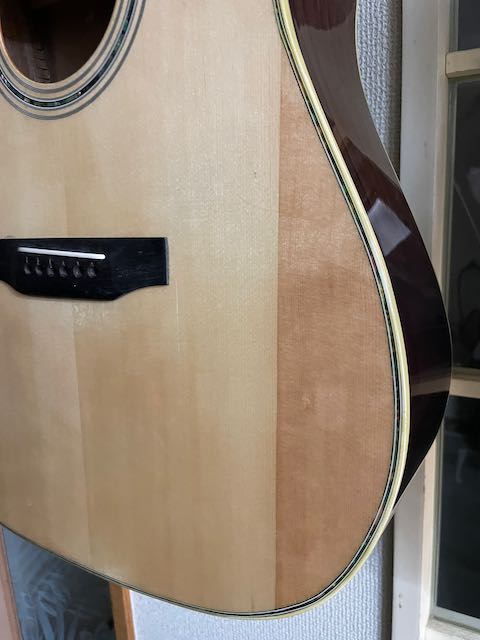

長年隙間が空いていたので跡が残りましたがブックマッチ部分は意外と気になりません。

力木剥がれも直りましたので音も引き締まっていい感じです。

国産オールドギター、当時はMartinのコピーモデルという位置付けだと思いますが、最近はジャパンビンテージと言われて人気もありますね。YAMAKIも人気があるメーカーの一つ。

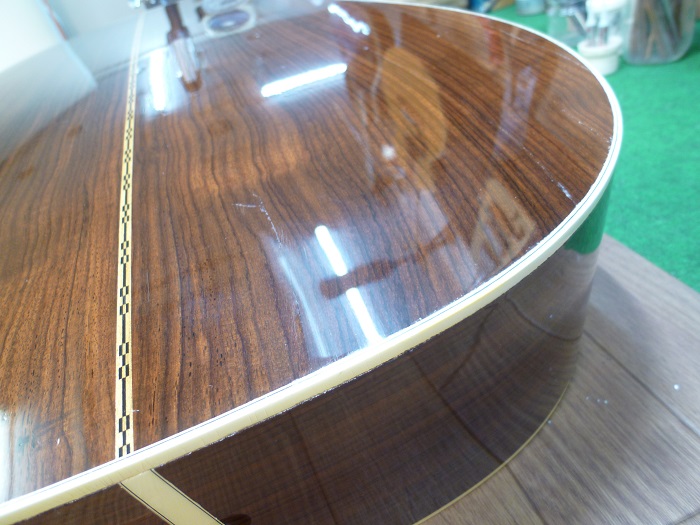

バックはハカランダらしい豪快な木目となっています。この辺の年代は思い入れのある人も多く、修理に持ち込まれる国産オールドギターも増えてきました。ギターに限らず、今やMade in Japanは立派なブランド力がありますので見直されるのは当然のことのように思います。

どんなギターであれ、一途に長年同じギターを使い続ける人はとてもカッコイイです。

今回も最後までご覧いただきありがとうございます。

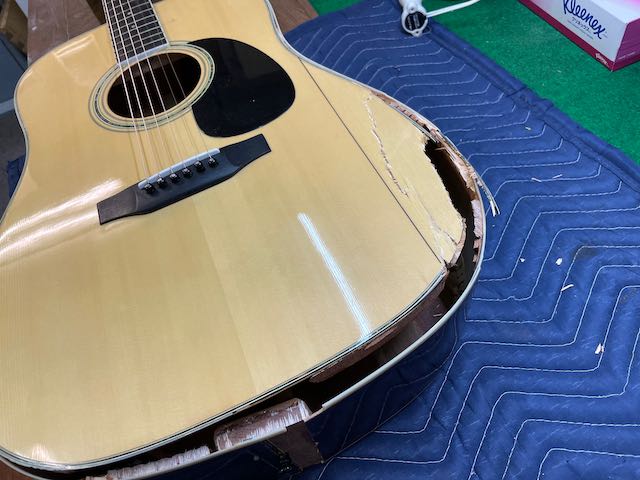

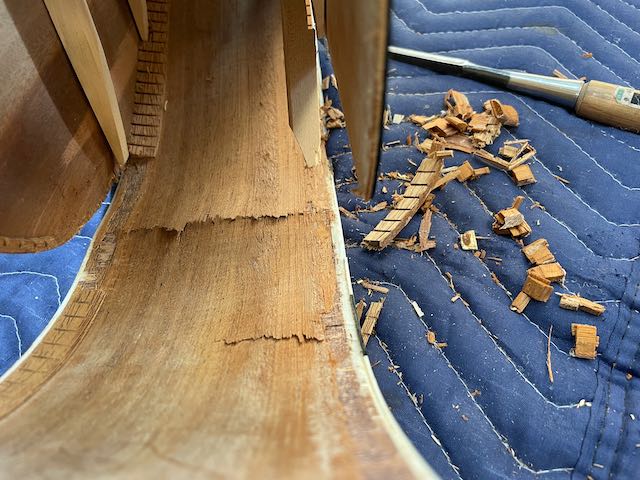

スタッフの山口です。今週も前回の続きOM-42のトップ交換[後編]です。

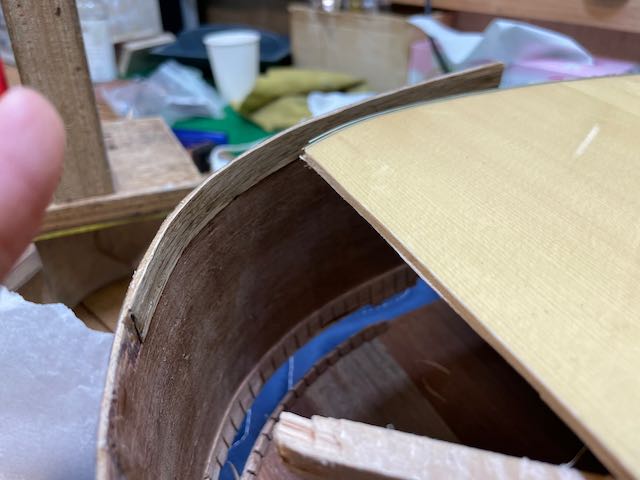

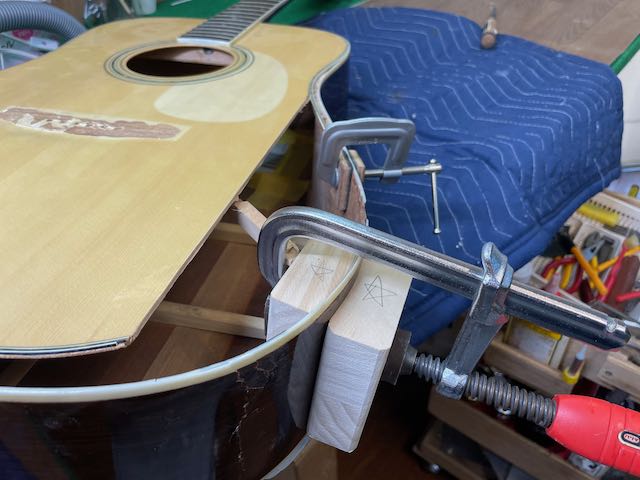

前回完成したトップ板が無事につきました。

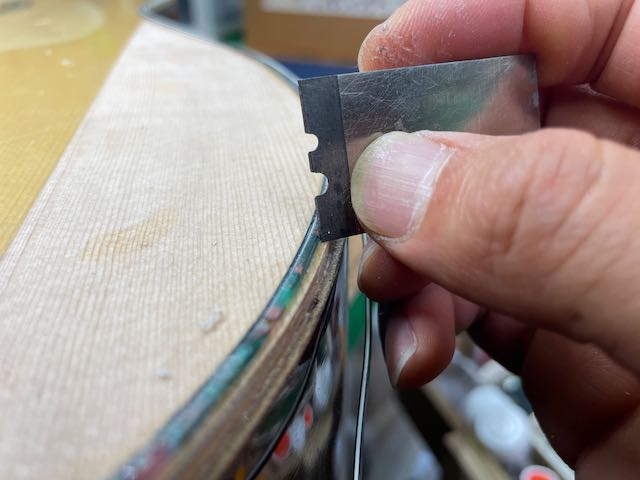

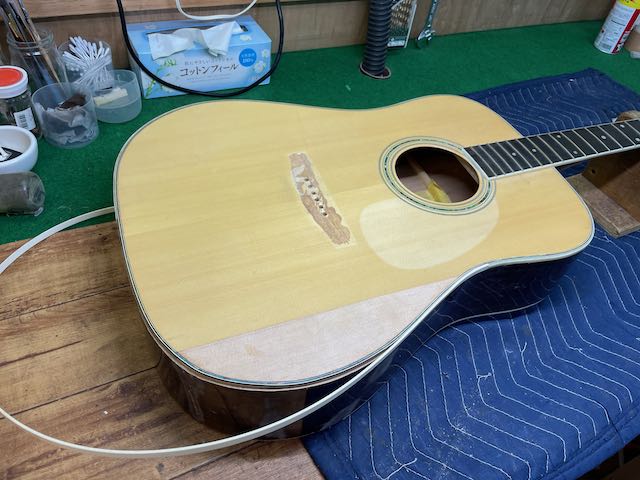

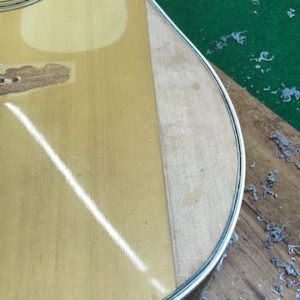

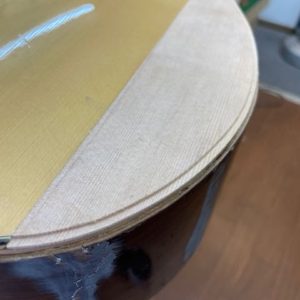

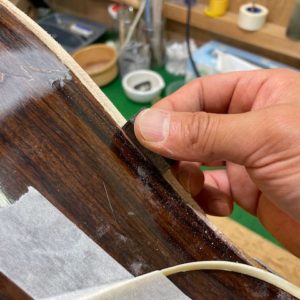

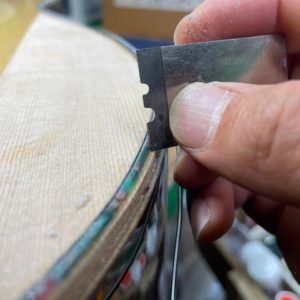

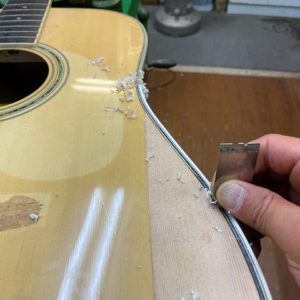

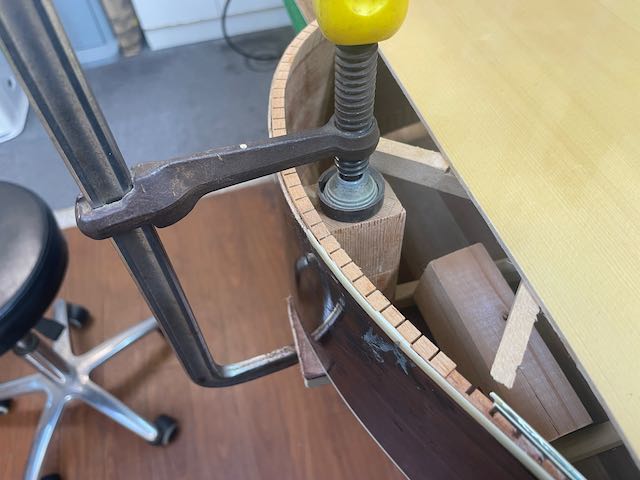

大きめのトップ板のはみ出た部分ををルーターで削っていきます。専用のルータービットを替えてトリム&バインディング用の段差も作ります。

本来は42モデルだとアバロン貝なのですが今回はヘリンボーンのトリム。単純に好きというのもありますが、一目でコンバージョンと分かる方が面白いと思ったからです。

いい感じにギターっぽい顔つきになってきました♪

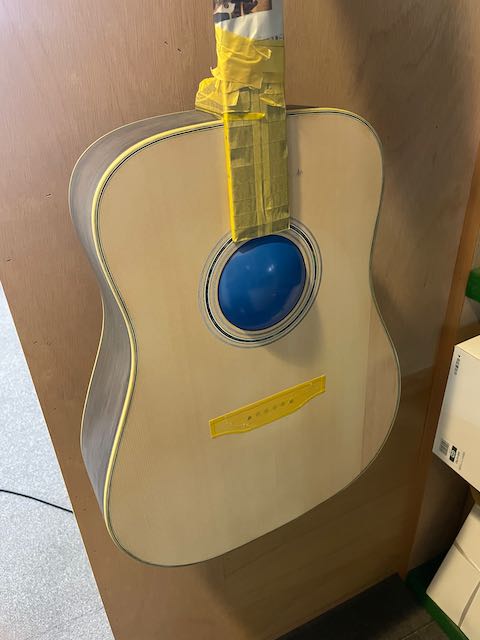

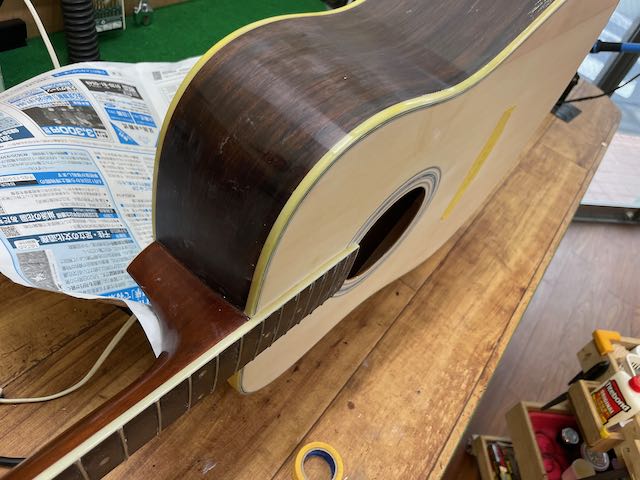

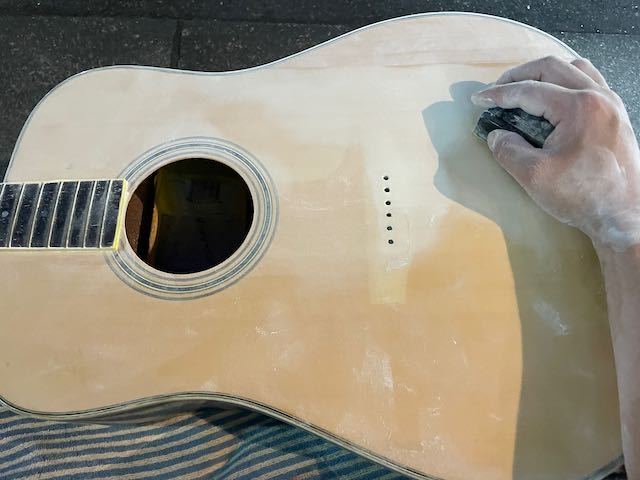

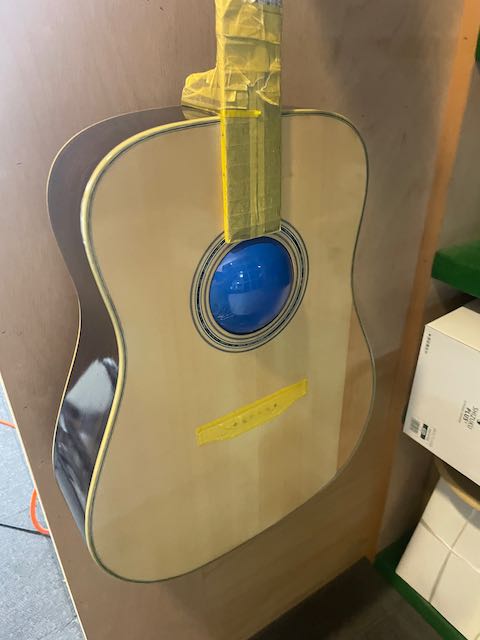

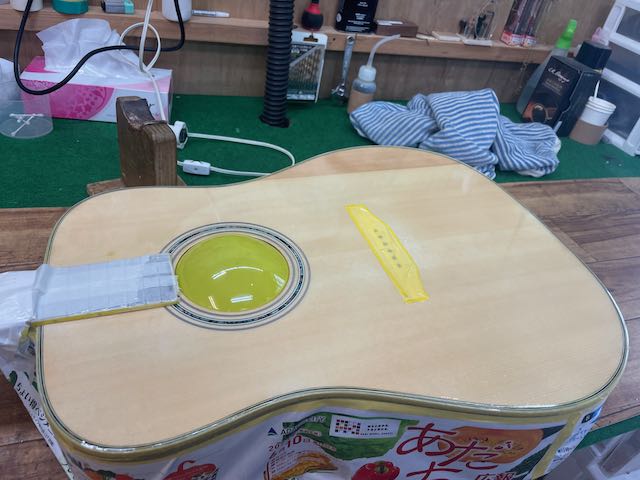

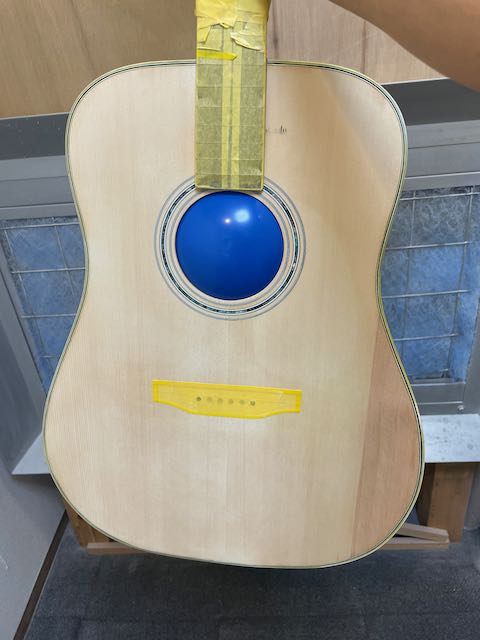

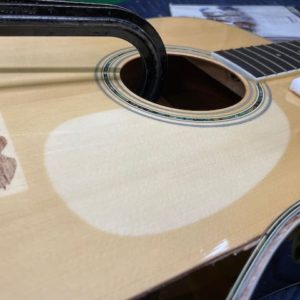

クリアーラッカーで塗装します。サウンドホールは風船でマスキングしています。

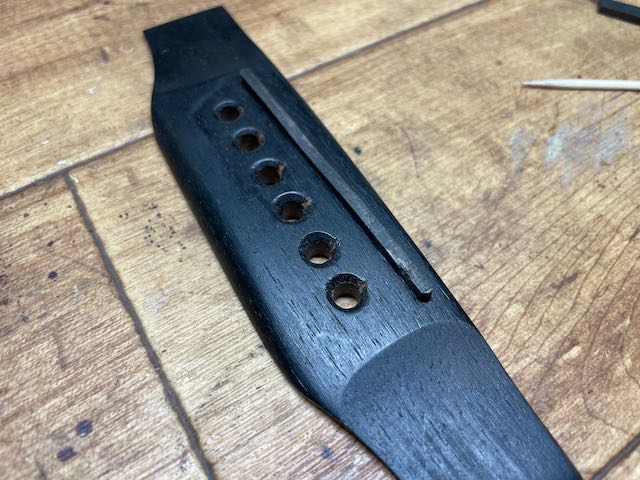

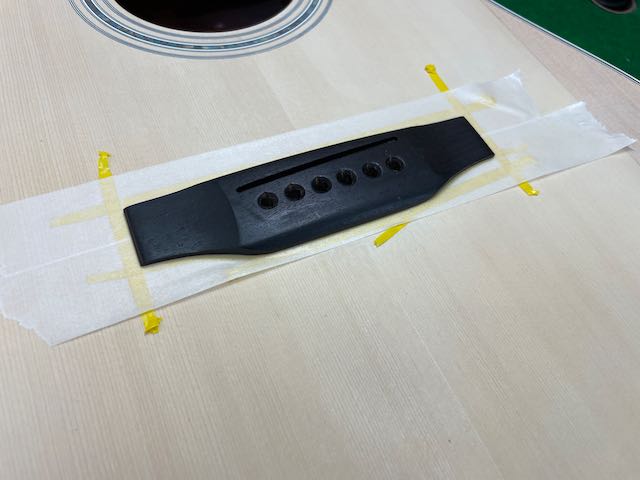

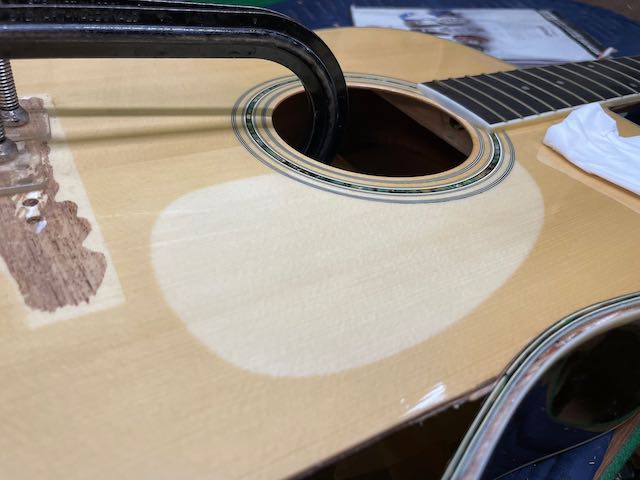

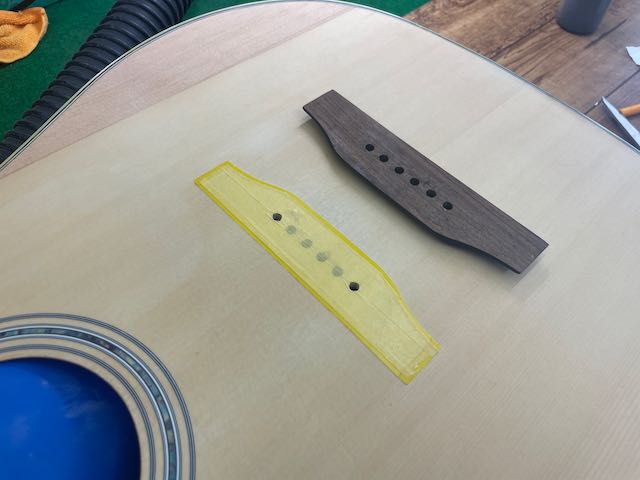

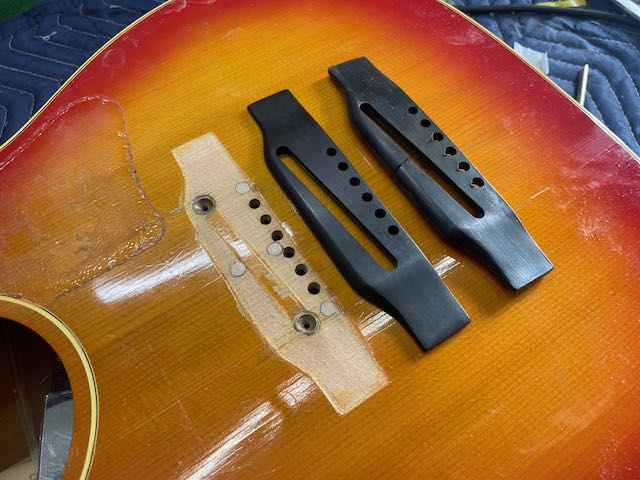

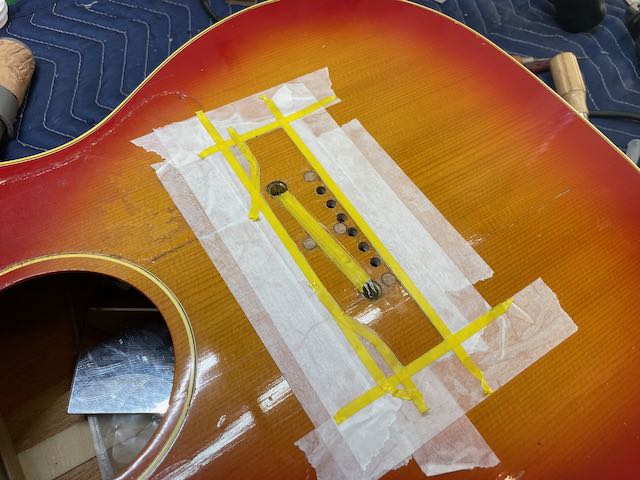

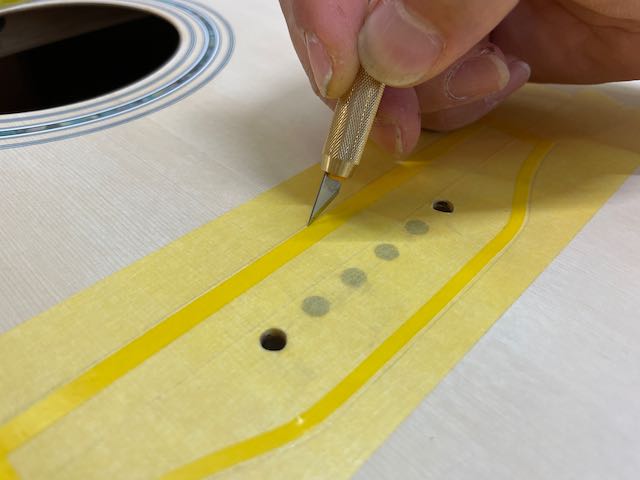

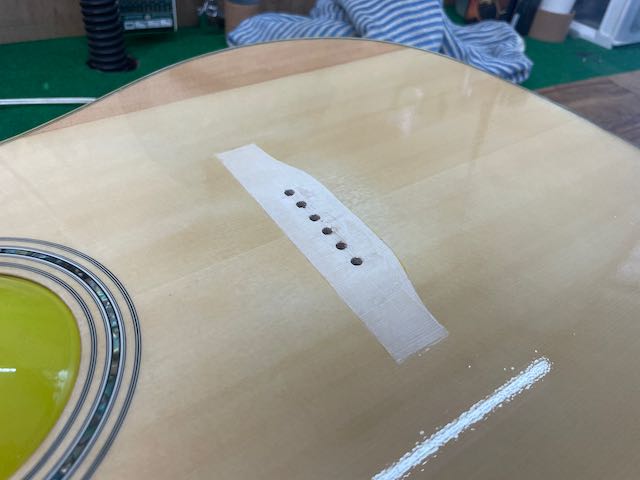

塗装が終わったらブリッジ。ブリッジは無事でしたので元のオリジナルを。トップ板側はラッカーを取り除き木地に接着します。

弦長を測ったりネックを仮付けしてセンターズレのない位置を見つけたり、意外と難しい作業です。

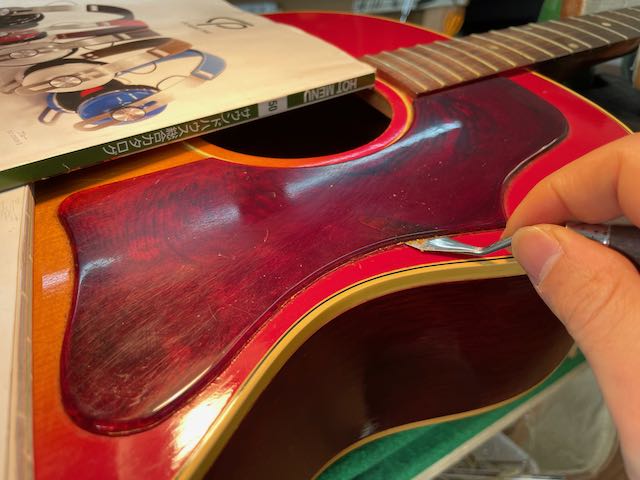

ピックガードも割れていましたので新しく作ります。OMのピックガードだけ形が違う理由は見た目でOOOかOMか判断できるように、かな？

いつものネックリセットと同じ要領でネックの仕込み角度を決めたらいよいよ合体です。

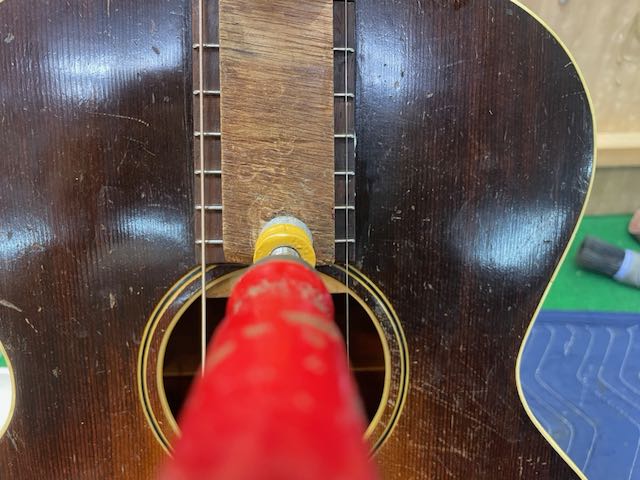

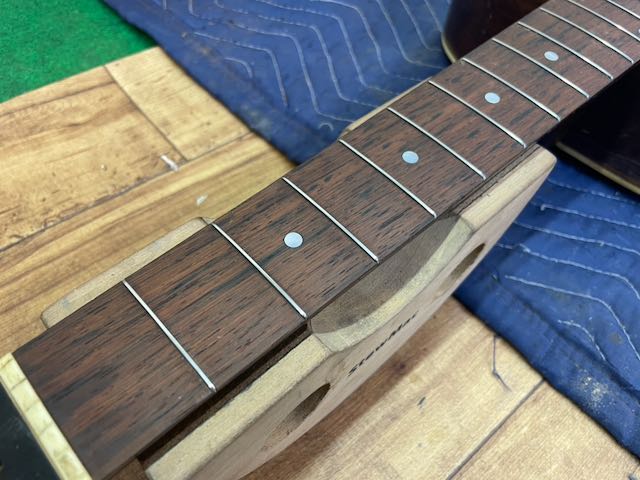

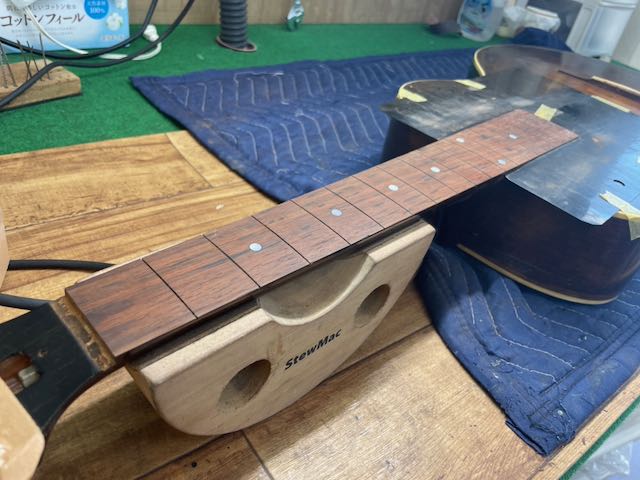

最後はリフレットです。

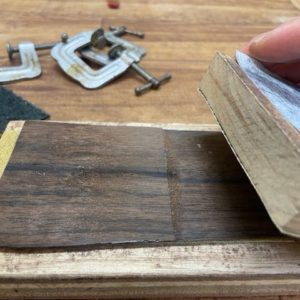

40番台だからかは分かりませんが真っ黒で良質なエボニーです。

トップはボロボロでしたが幸いネックとヘッドが無傷でした。

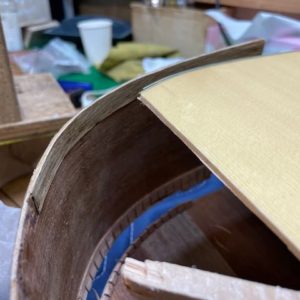

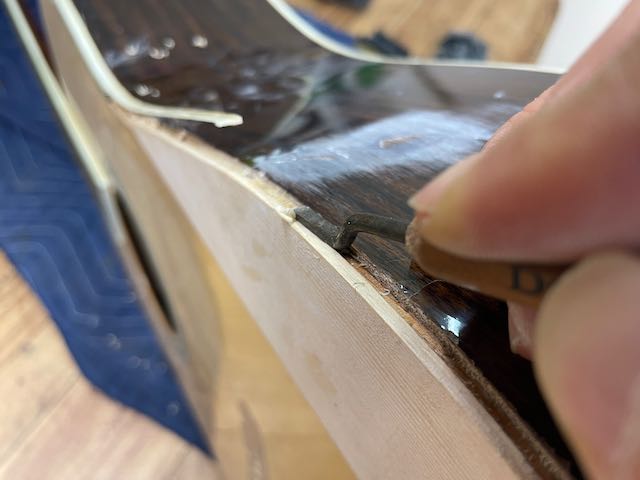

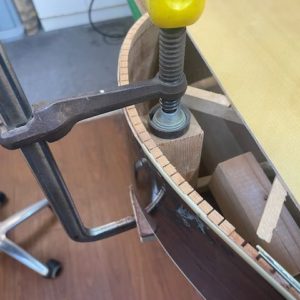

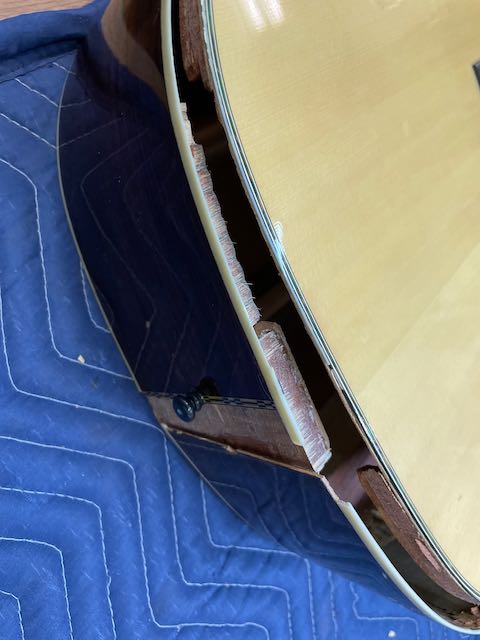

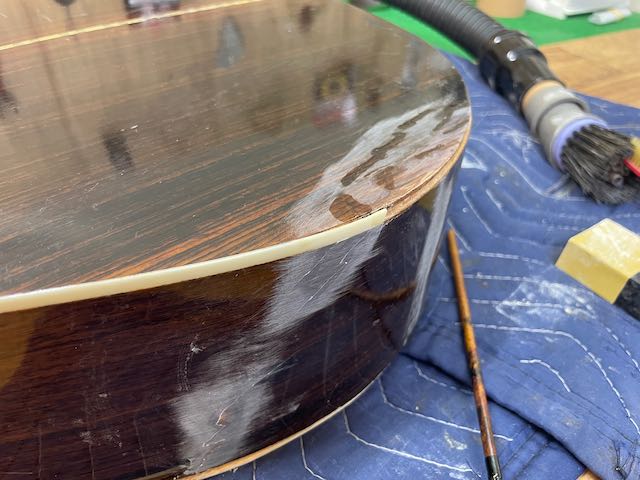

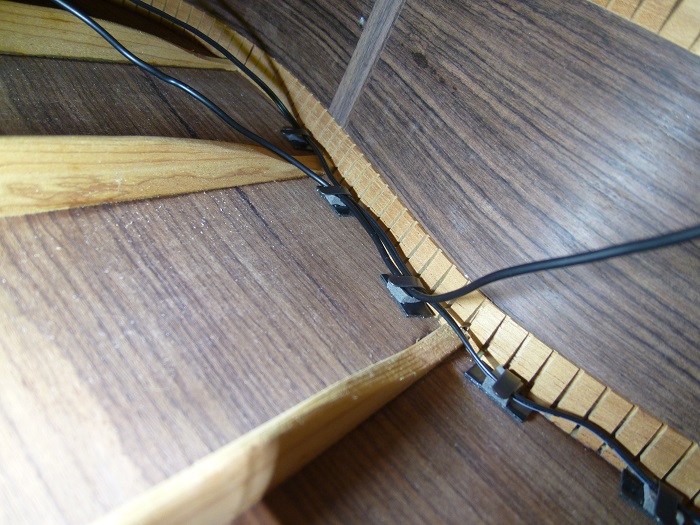

Martinの場合はバインディング剥がれがよくありますが、Ovationの場合はボディ剝がれ。

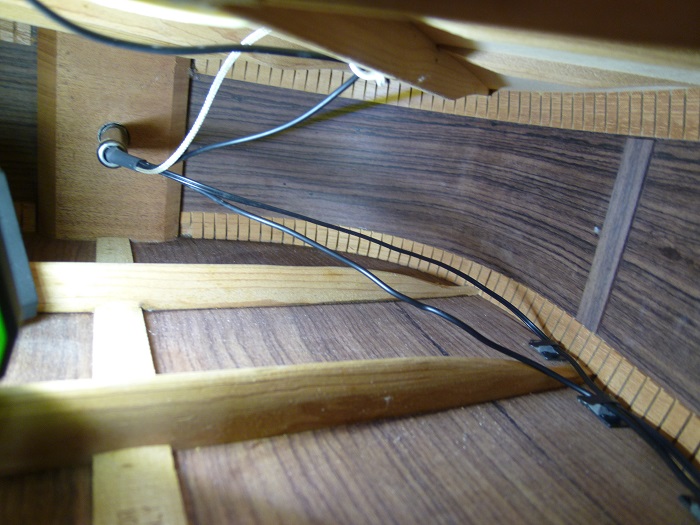

プリアンプ側とその逆側も。

カッタウェイ部も。

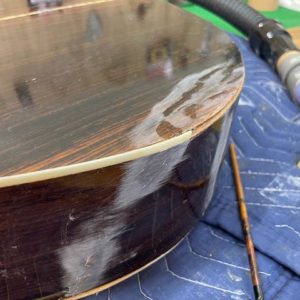

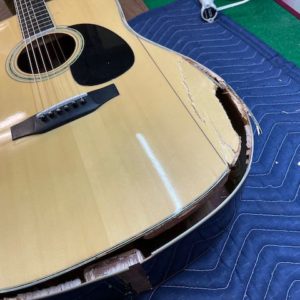

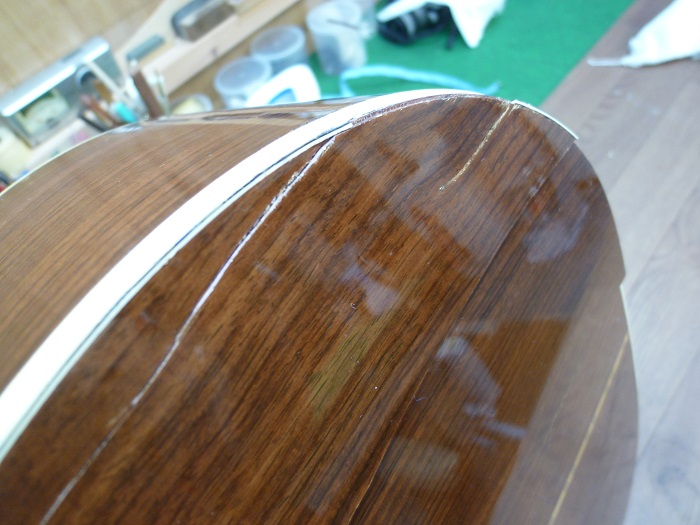

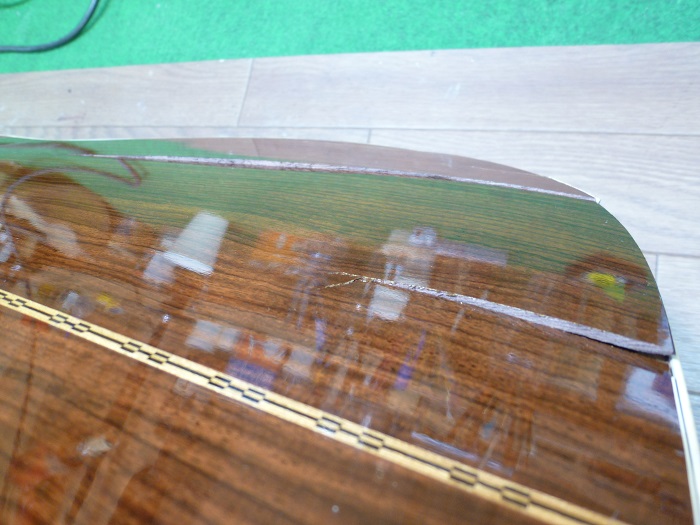

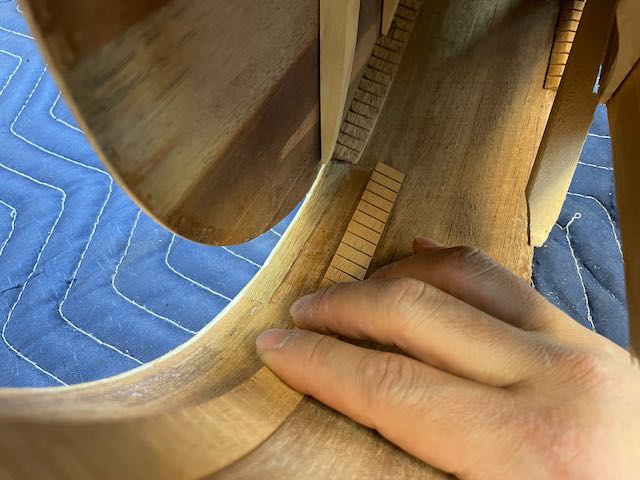

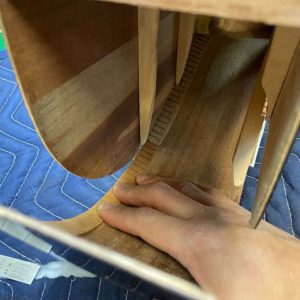

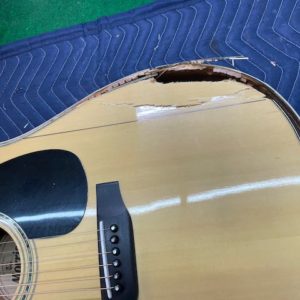

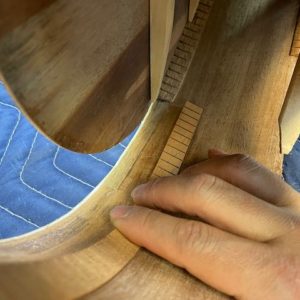

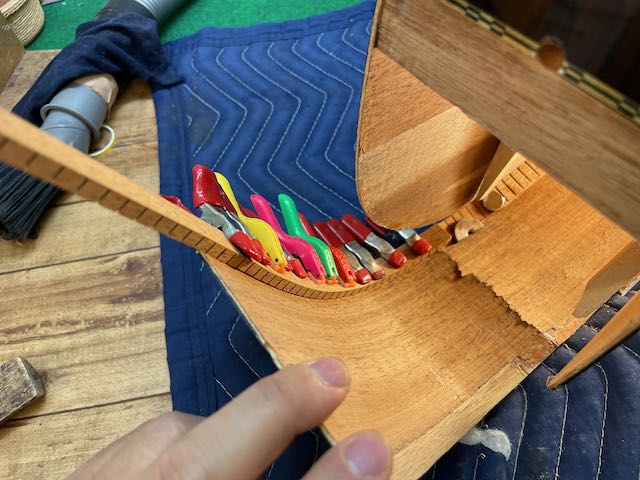

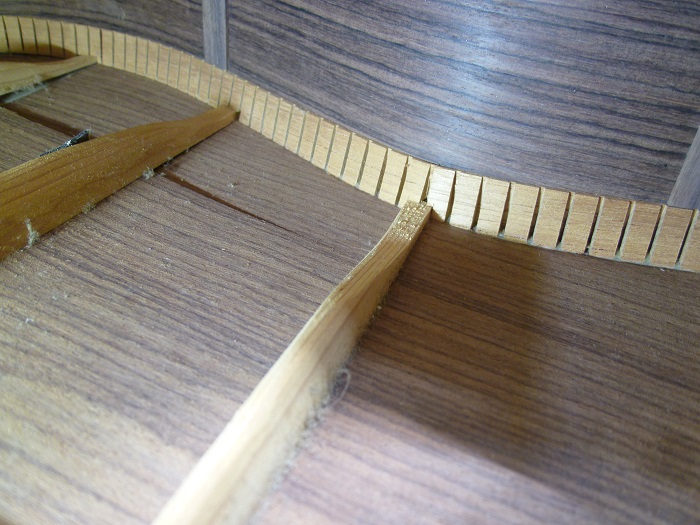

ボディサイドが割れています。

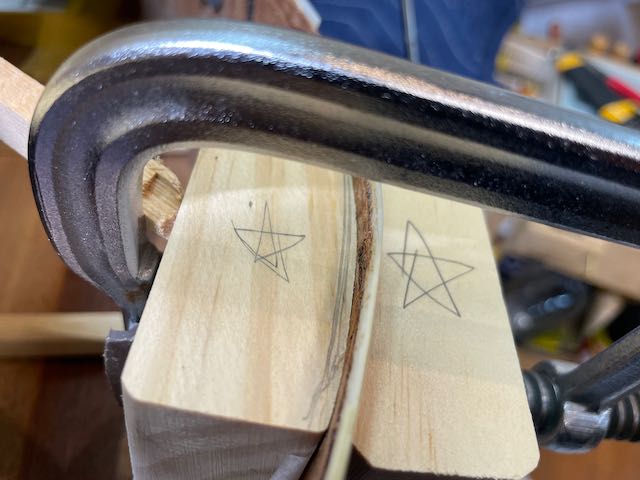

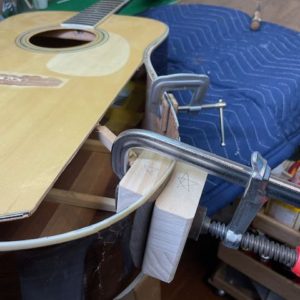

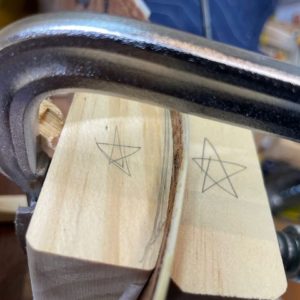

くっ付けてやれば良い事なのですが、ズレない様に…、ズレてないか…、なかなか大変なのです。

ズレてる所を直すと、良かったところがずれたり、あちらを立てればこちらが立たずのようになる事が間々あります。

昔の修理跡から延長して割れた様で、古いクリートは取り除きました。

線は消えませんが、良いと思います。

色が濃いボディなら目立ち難くなったかと思いますが。

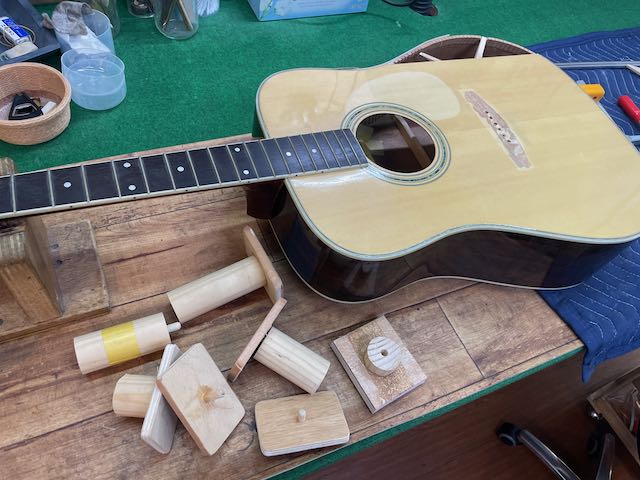

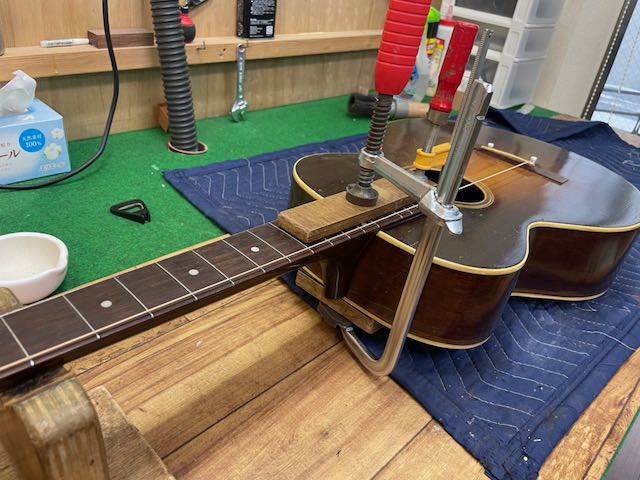

そしたら、ネックリセットします。

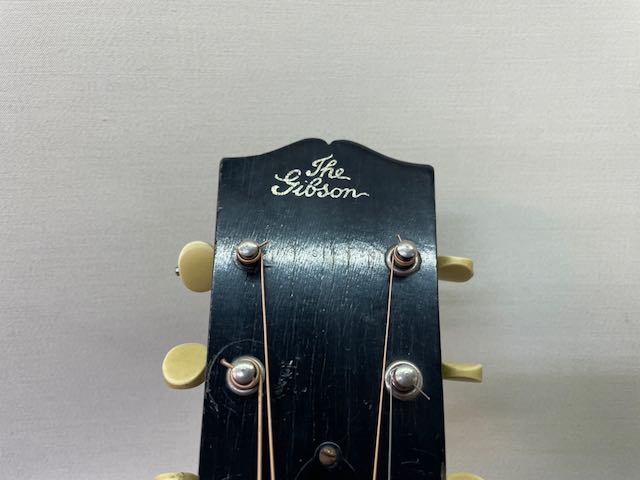

スタッフの山口です。今回は写真の通り、トップ板が弦の張力に負けて破損してしまったGibson L-1の修理をアップしていきます。

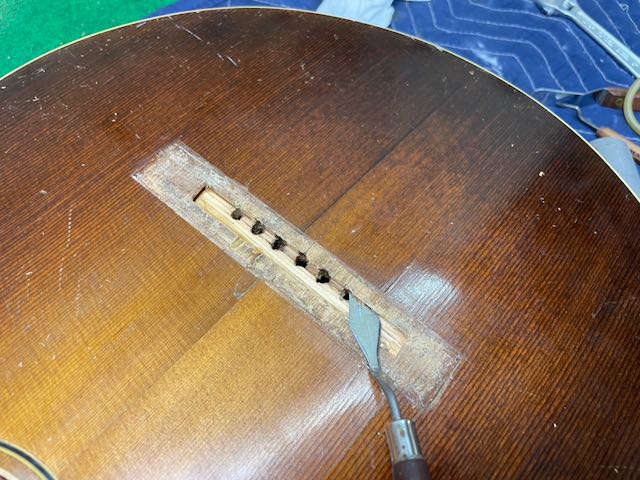

まずはブリッジを外しました。写真では分かりづらいですが以前にも同じような破損をしていたのかな、と思われる跡が見て取れます。

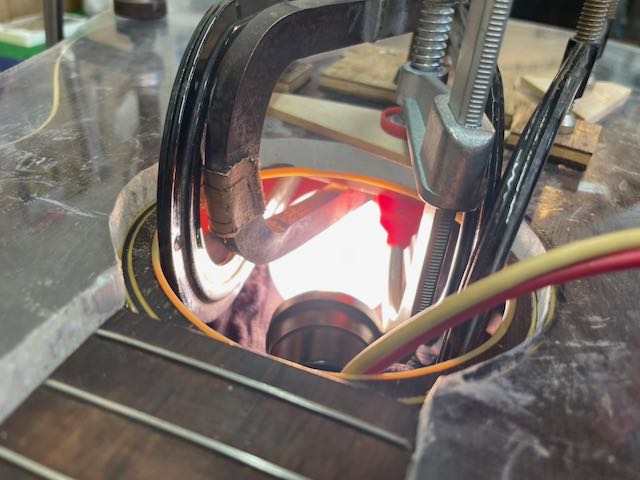

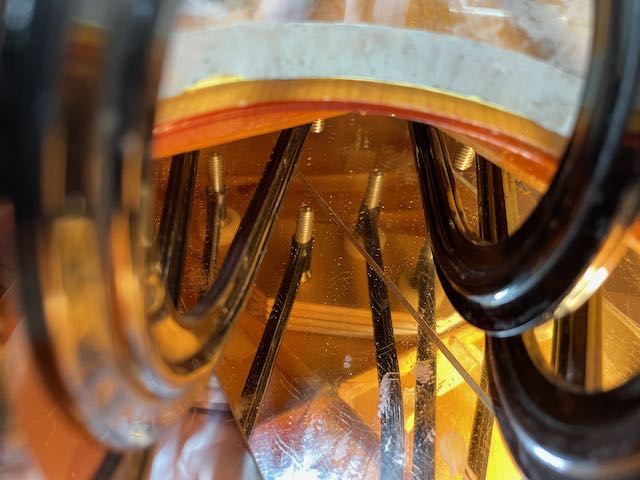

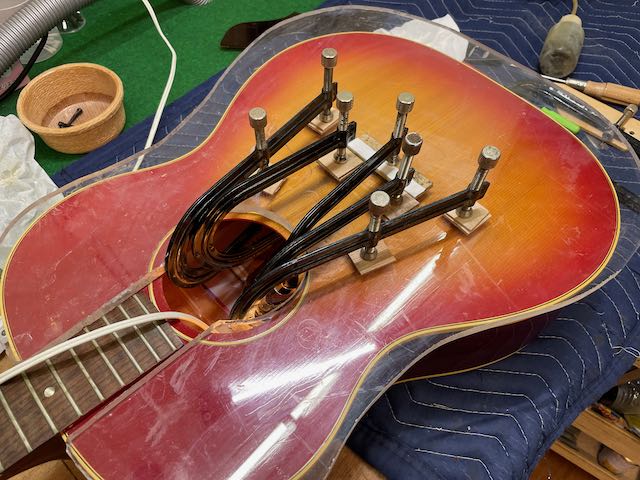

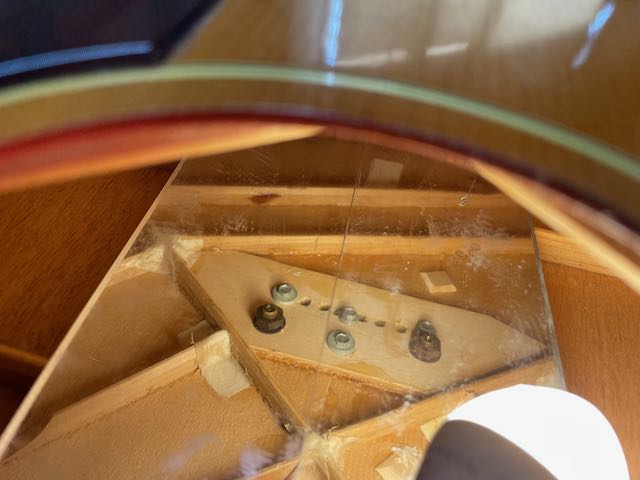

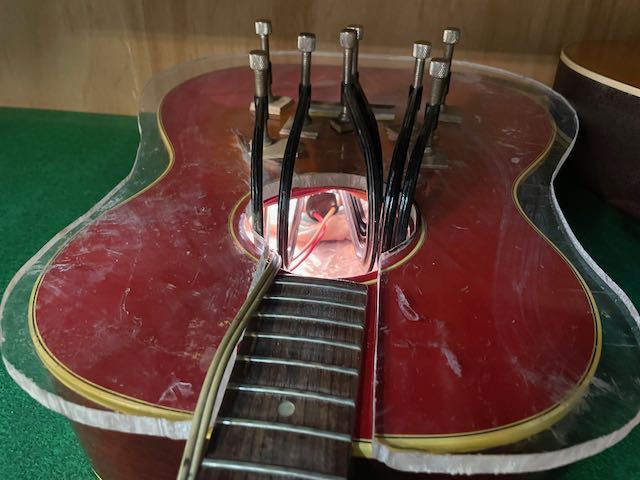

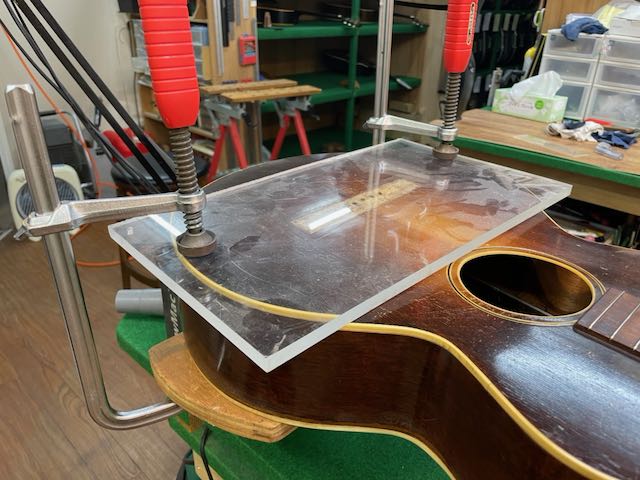

厚いアクリル板とクランプをして熱で膨らんだ部分を平らに近づけます。中に白熱球を入れて熱を加えていきます。

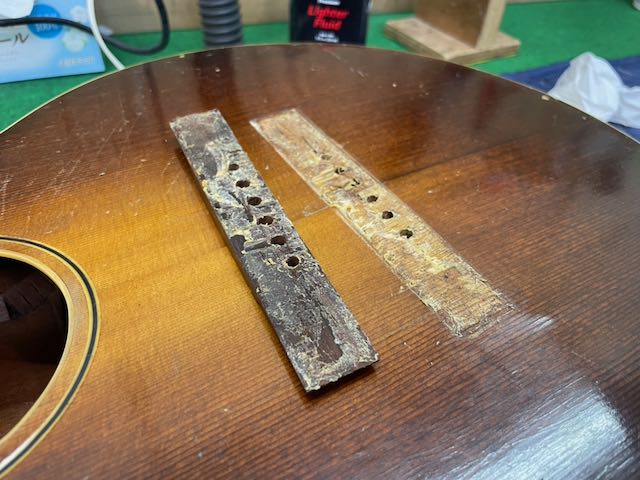

修理跡に見えたのはおよそ90年の間に幾度もブリッジを貼り直しをした結果、ブリッジ接着面が荒れて凹み、そこにマホガニーに近い木を重ねて貼り付けていたようです。グズグズの木でしたのでナイフを入れて取り除いてしまいましょう。

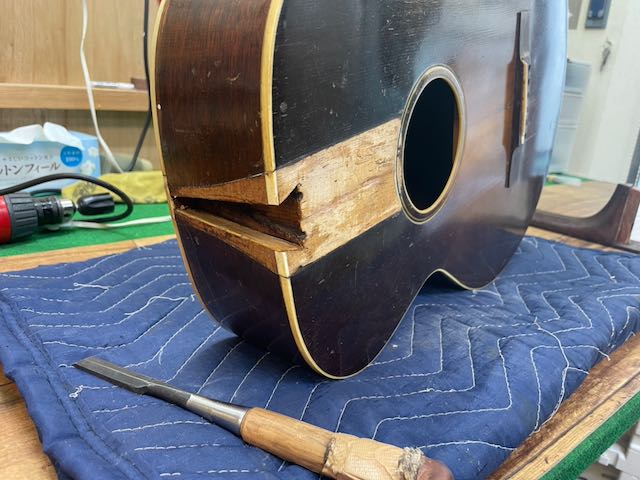

トップ板の厚さが2mm程しかない為、結局写真のように崩落してしまいました。ブレーシングのラインで割れたようですのでブレーシングも外しました。

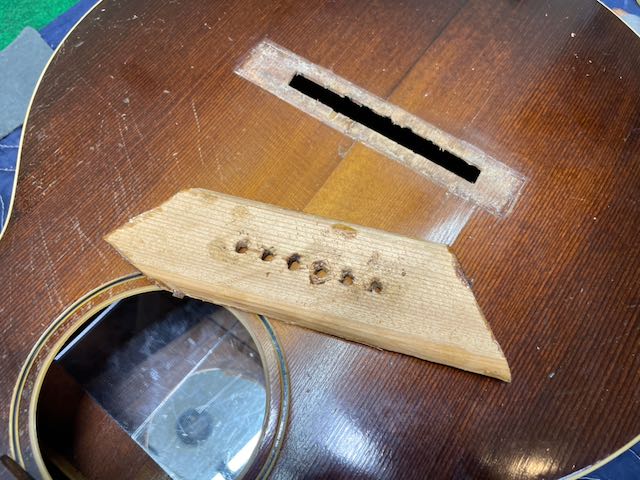

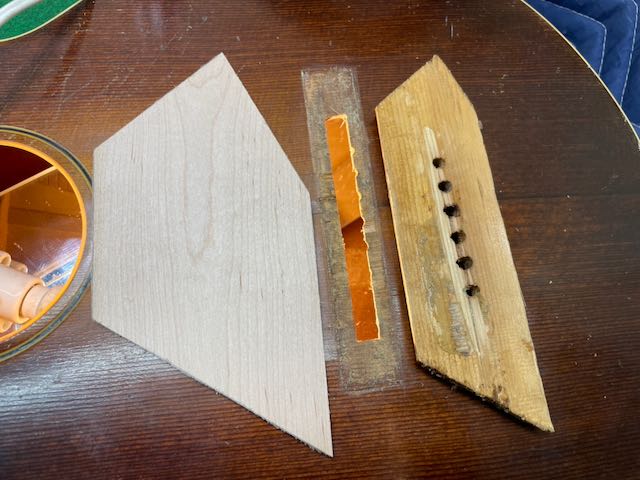

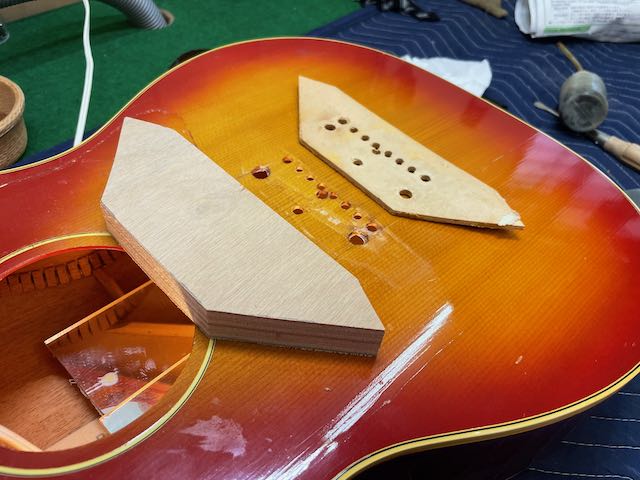

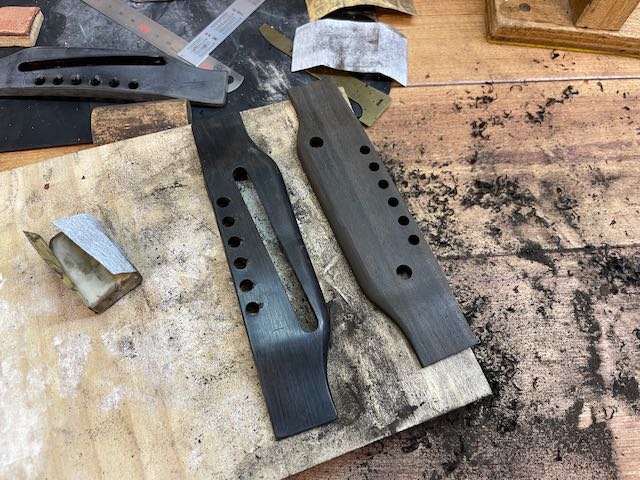

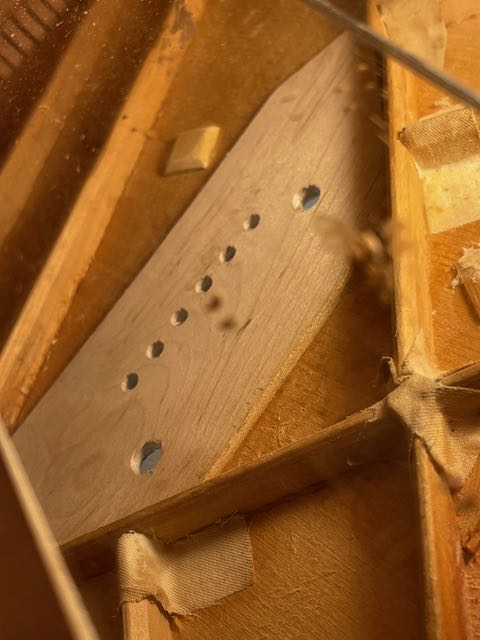

今回はブリッジプレートをかなりのオーバーサイズで作り替えます。音が云々と言う問題もありますが2mmのトップ厚では補強しなければ弱すぎて弦の張力に勝てません。写真はメープルの特大ブリッジプレート（右は接着の際に当てがうための合板です）。

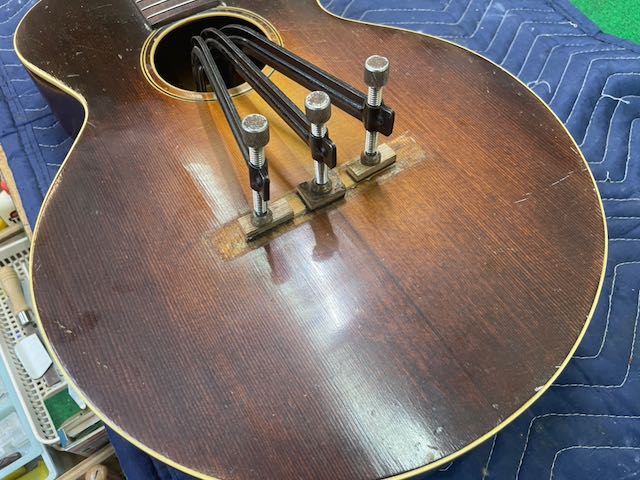

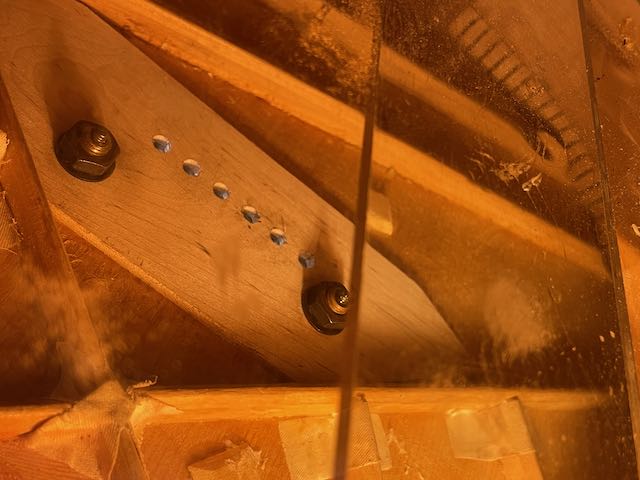

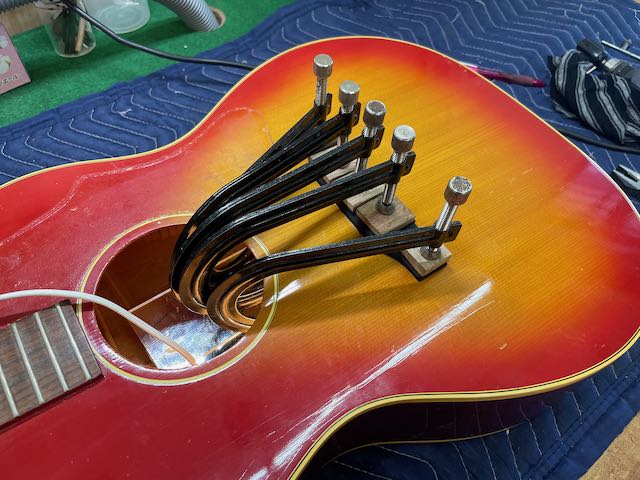

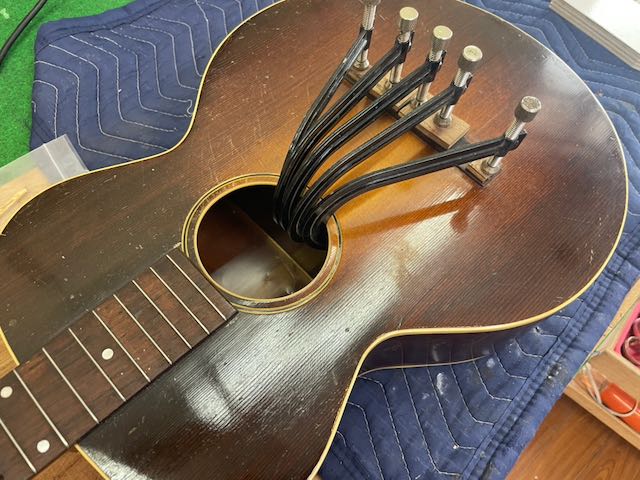

補強兼ブリッジプレートをクランプして接着します。

真ん中のブレーシング(力木)のラインでトップが割れて浮き上がっていましたので、一旦力木を外して一枚板のブリッジプレートで補強し、その上に力木を戻しました。

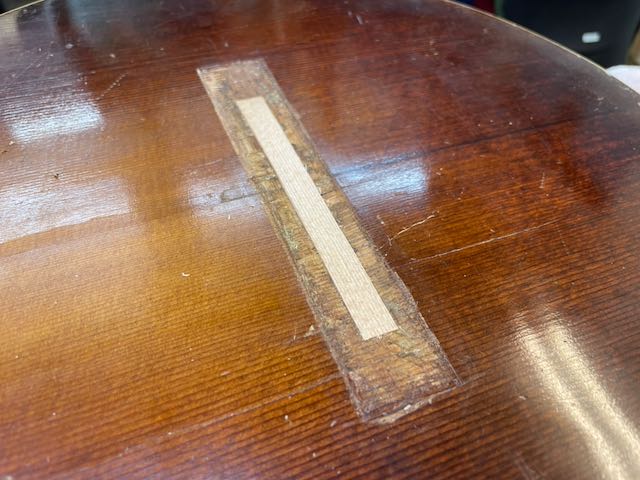

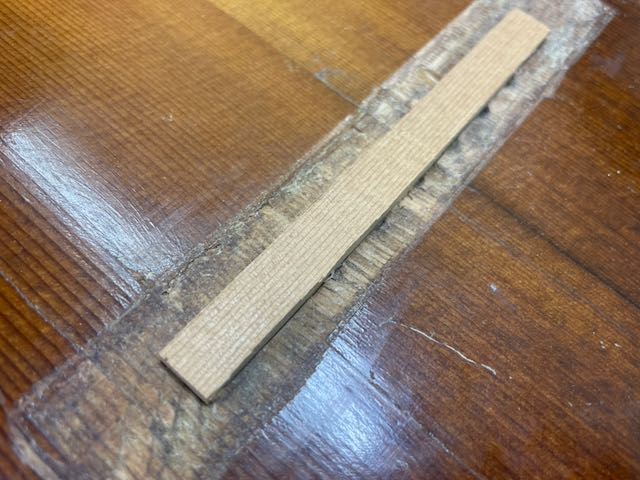

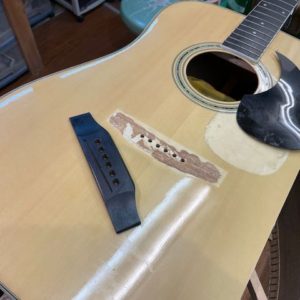

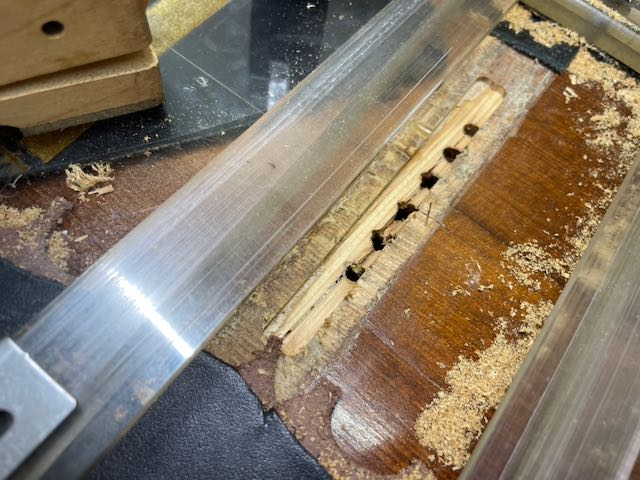

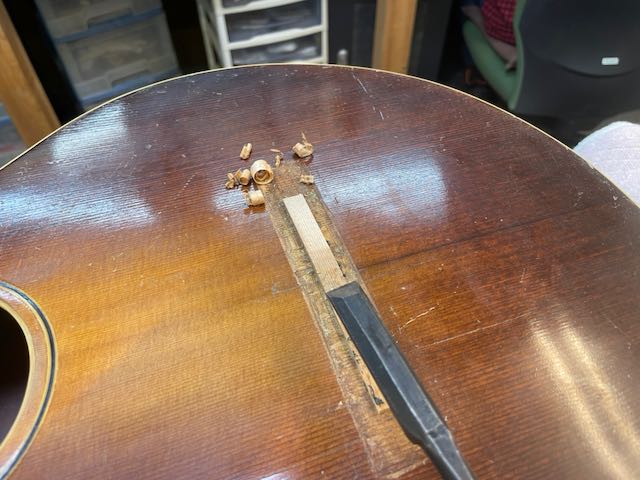

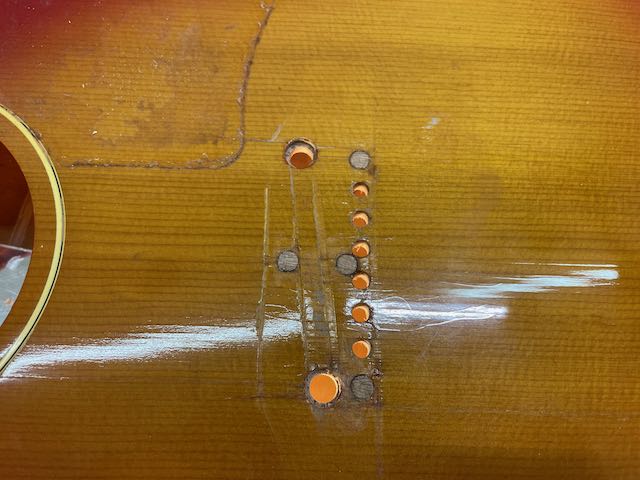

グズグズだったブリッジの接着面を再生します。

マホガニーで埋木完了。

周囲と高さを合わせます。

この写真の前に艶消しを吹きました。あとはブリッジを戻します。

接着、クランプの画像から次の画像の工程までは最低24時間空いていますので、どんな修理も数日を要することがほとんどです。これもかなりかかりましたε-(´∀｀; )

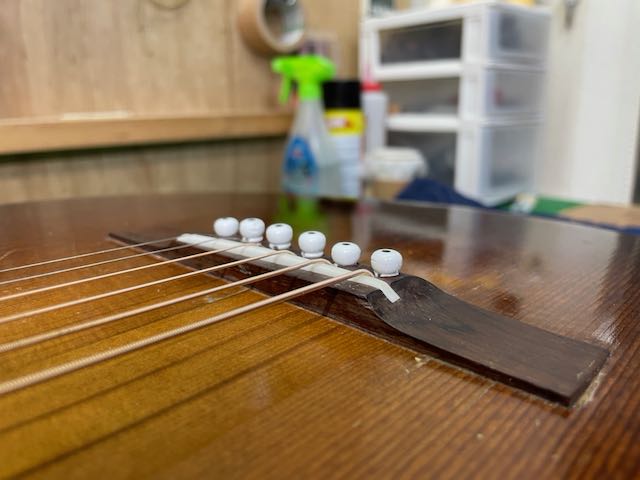

無事に弦を張っても大丈夫な強度を与えることができました！

木目に対して垂直に破損したのでどうしてもタッチアップでは誤魔化しきれず、跡が残ってしまいます。

直線で割れる場合は大概乾燥が原因なのですが、ぶつけた跡もあります。

両方が原因でしょうか。

こちらは乾燥で割れたのだと思います。

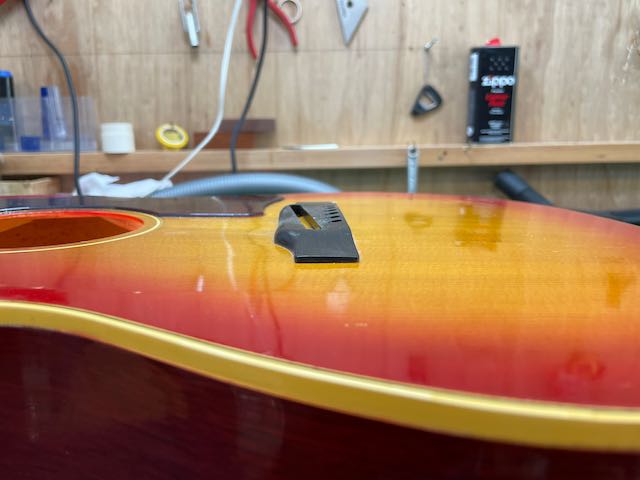

画像では分かり辛いですが, 盛り上がっています。

平にはなり難いです。

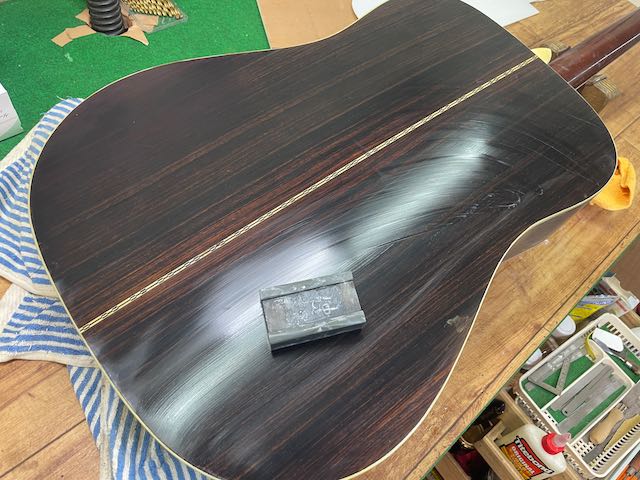

塗装が分厚いので、ある程度研げる為、助かります。

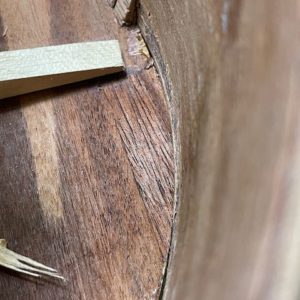

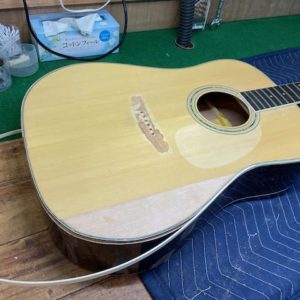

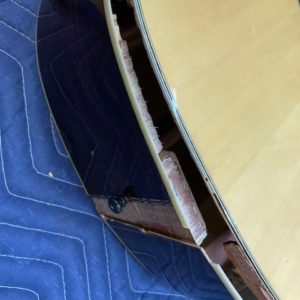

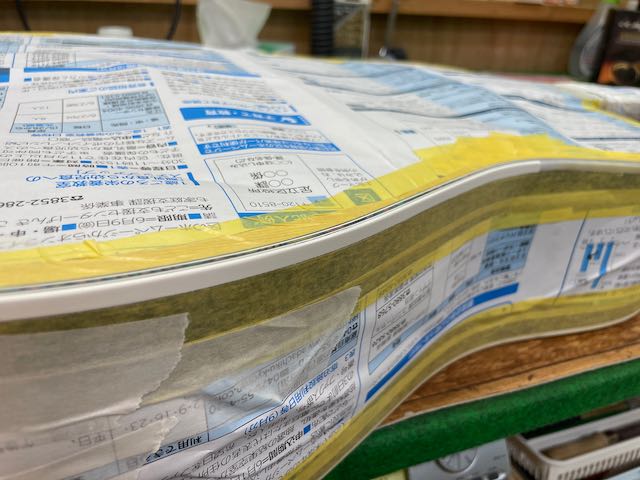

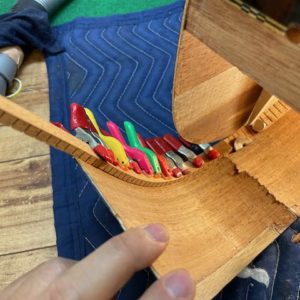

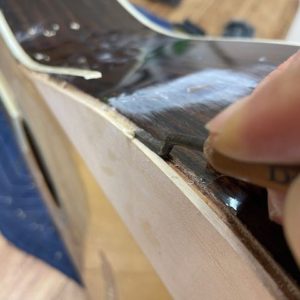

あちこち剥がれています。

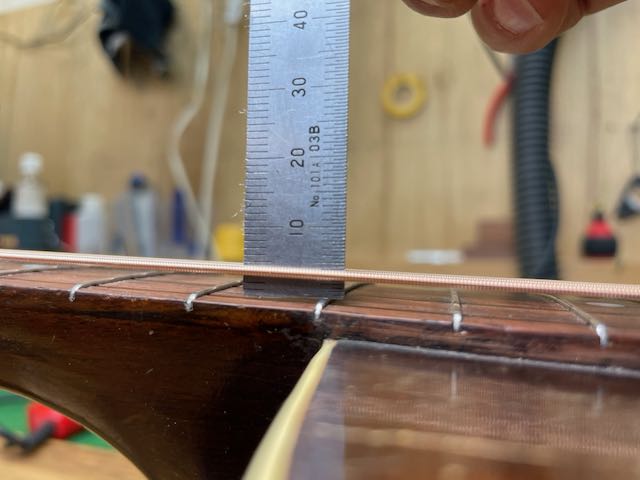

弦高が高くて弾けない原因は、これ。

何故かと言えば。

ネック角度が狂った為→弦高が高くなる。

ボディがひしゃげて→角度が狂う。

ボディがひしゃげて→トップ剥がれた。

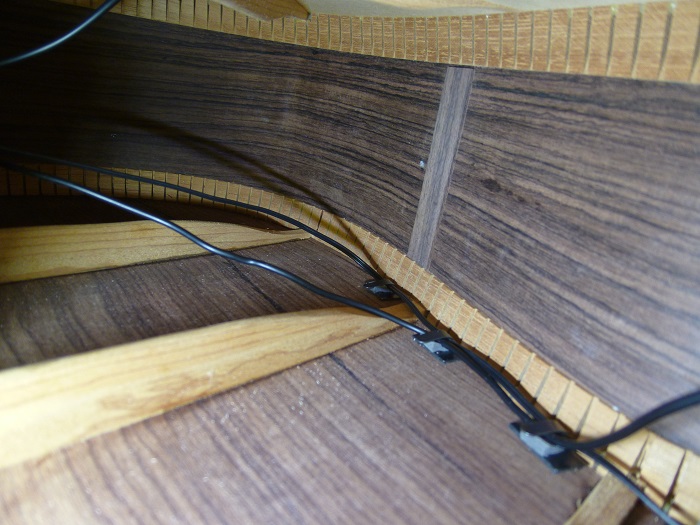

この年代の接着剤は柔らかく、剝がれやすくなっているものも沢山見ました。

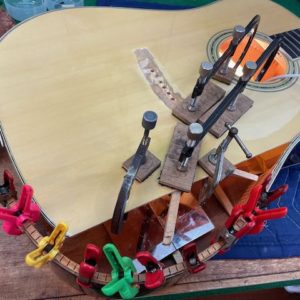

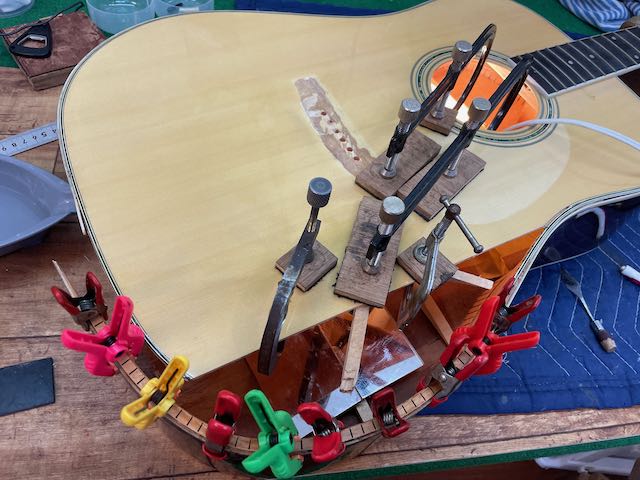

ふわふわした接着剤を除去してアラルダイトで接着します。

もっと締まった音になる筈です。

Adamsの場合、音が悪い原因はこれかなと思っています。
