ブリッヂのウィング部分が剥がれています。
端の部分なのでそこだけ貼ってやれば良いのですが、過去に何度も同じ事をやっている雰囲気がありますので、剥がして調整し直します。
何度も貼ったのでしょうけど、木が反っているので圧着してもダメなのです。
部分接着する場合は圧着せずに充填して接着しますが、それをやるには隙間が大きすぎます。
出来ればボルトを抜いてから剥がしたい所ですが、Gibsonの場合は無理に抜こうとするとブリッジ本体やインレイも壊してしまうので、付いたまま剥がします。
ボルトはコツコツ叩いて抜ける物は、はがす前に抜きますが、ほとんどのGibsonは剥がした後、暖めて抜きます。
そうする事でインレイ等壊す事無く、ブリッヂも守られます。
反りを直す為に底を平らに削りますが、ウィング部はすでに薄いので、出来るだけ厚みが変わらない様に、予め足してから調整します。
貼り付けるボディ側も古い接着剤は落として平らに調整します。
付いていた古いボルトとインレイもまた戻します。
ブリッヂの接着面を調整して貼り直す場面など過去のブログにありますので、そちらも探して頂ければ幸いです。
「ん？」と言うような雰囲気。
弦高を下げたくて、ピックアップを1番下まで下げても足りず、サドルの山を低くしたくてピックアップを自作、そしたら弦がブリッヂに当たっちゃうから、削っちゃった。
と言う事です。
このような場合は大体、ピックアップサドルの山を削られちゃっている事が多いですが、この方は純正パーツ温存でピックアップ自作。
流石にOvationのP.Uはコピーするのは難しいですから、ご自身で考えたピックアップ。デザインも似せて低くしてあります。
P.Uとしての精度はこの際、別として自分の為の自作と言うのは、本当に楽しいです。
上手く行けば良いし、上手くいかなくたっていいんです。
たのしいから。
考えて、作っている時が楽しいの。
このブリッヂの削られている部分を元に戻して、元のピックアップを使います。
当然ネックの角度が酷く狂っているので、リセットして、リフレットします。
アダマスのリフレットは、指板エンドがフローティングしている上に、トップが非常に薄い為、通常通りにフレットは打てませんので、フェンダーのネックの様にリフレットしてから、ネックリセット出来ればその方がやりやすいです。
ですが、指板エンドを接着（ネックリセット）してある状態で指板修正したい場合もあり、ネックの状態を見て判断します。
フローティングしていますが、このモデルは接着剤が噛んでいますので、指板修正の際もトップが沈み込むので気をつけ（計算し）ます、勿論フレットを打つ際も。
（接着剤が入っていなければ、指板がふわふわします。）
新しいフレットに合わせたナットを作ります。
現在のOvation は分かりませんが、どのネックにも有り物のナットを装着しているので、弦間が狭かったり、広かったり区々です。
どのメーカーのギターもそうですが、元に付いているナットに準ずる事はせず、比較して元より良いナットを目指します。
凸凹に削られた部分を平らにして、同じ材料（ウォルナット）を足して、整形。
修理用のダミーP.Uサドルにて、弦高調整用のシムを足して調整。
色合いが多少違いますが、時間が経って、酸化してくれば色も馴染んでくると思います。
この後、ダミーP.Uサドルを外して、
完了。
ブリッヂの交換されたMartin
見慣れない人にとっては、気にもならないかもしれません。
見慣れた人にとっては非常にカッチョ悪く見えるのが、ちょっとしたディテール。
大きさは勿論。
丸みがある部分、角がある部分、そしてその度合い。
作り直しても良いとの事でしたが、厚みも十分にあり、材もよかったので、これを直します。
一旦剥がして、形を直します。
形が直ったら貼り直します。
ブリッヂ側、ボディ側の接着面は平らに、密着するように調整して貼り直します。
調整が不十分な場合、密着せず隙間が出来てしまいますが、ばか力でクランプを掛けてもムダです。
バランスよく、適度な力でクランプは掛けます。
年代的にロングサドルでしたので、先に埋めておけばよかったのですが・・・
この溝を一旦埋めてから溝を切り直します。
サドルを作って出来上がりです。
良い黒檀です。
ブリッヂを作る機会が、この黒檀（エボニー）を使う事が多く、インディアンローズと比べると価格も高く、「ローズももっと使えると良いんだけどな。」等と思っていましたが、今となってはローズ類は輸入出来ない材料になってしまいました。
今はまだ、材料の残りがありますが、今後の事は考えないといけません。
こちらのギターは前回と同じギターで、いろんな事をやりましたので、画像があるところはアップしていきます。
ブリッジを貼る際は、接着面を双方とも平らに調整します。
面は細かく磨いてしまわず、荒らしたままの状態。
接着材はたっぷりと、クランプはバランス良く5箇所掛けます。
ブリッヂにすき間がある場合、剥がさずすき間に接着剤を差し込んで圧着する人は多いですが、その場合、ブリッヂは反っている為、いくらがんばってクランプしても密着しませんので、無意味です。
”リペアマン志望の君が得するコーナー”が時折織り込まれるから、僕のブログは見逃さないようにね！
すき間に接着剤を入れて圧着しても、またはがれてしまうので、その場合はクランプはせずに、接着剤を十分に充填して、すき間を塞いでしまう他無いでしょう。
この後はアジャストロッドの無い、ネック反りの修理を後日紹介します。
ブリッヂが浮いて隙間が出来てしまったので、貼り直します。
ブリッヂと一緒にめくれて凹んでしまった部分があります。
ブリッヂの底面同様、凹んだトップ板は足して、ブリッヂと密着できるように平らにします。
アジャスタブルブリッヂの場合、サドルの動きがきつくならない位置を確認する事を忘れてはいけません。
Gibson のブリッヂにはボルトが打ってある事が多いのですが、これはありません。
ブリッヂピンの両サイドに丸のインレイが付いていればそれがボルトの目隠しです。
（最近はボルト無しのインレイ付きもあり）
こちらは、エレキ弦を使いますので1、2弦のポールピースはこの高さになります。
フォーク弦を使う場合は、1、2弦のポールピースをうんと下げてバランスをとります。
当方と1番古い付き合いのショップ店長から聞いた話しだと、ゆずの北川さんの67年か8年のJ-160Eは売った時はとてもきれいだったらしいのですが、弾いてあんなふうになったそうです。
ずっと、エイジング加工してある新しいギターだと思っていました。
あれは、かっちょいいですね。

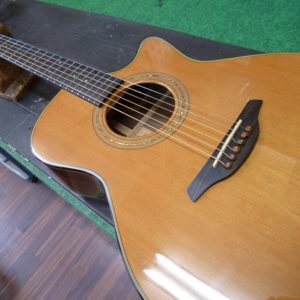

タカミネギターのブリッジ剥がれです。
どのブランドもそうですが、普段やりなれないものは、何でもマーチンやギブソンと同じ様に考えて観察もせずに作業を始めてはいけません。
パーツの取り付け方には、各ブランドいろいろ工夫してある事があります。
特にピックアップ付きの場合、ブリッジに工夫がある事がよくあるので、外す際にP.Uを断線させたり、再セットし辛くなったりと、不具合が出ないよう、よく見て作業を進めます。
タカミネも何度もやってますが他と比べると、ほとんどやってないに等しいので、「きっと全部同じではないはず。」と用心しながら、進めます。
タカミネは、上下両側からP.Uがセットされています。
パーツは無くならないように、間違えないように、保管します。
ピックアップのピエゾの向きも、外れて分からなくならないようにテープで留めておきます。
めくれて凹んでしまった所は埋めて、平らにします。
合板トップなので、削ると違う向きの目が出てきます。
大きな空洞に、ピエゾが並んだパーツが入ります。
接着材で狭くならないようにしなければなりません。
固まった後からでは広げる術がありません。
しっかりセット出来ましたら、調整して完了です。
修理する上で、接着材を何を使うか、人によってはタイトボンド一本やりだったり、ニカワだったり、いろいろ使ったりと、それぞれです。
ブリッジの接着材を考える場合は、タイトボンドで強度は十分なのかと言う事、このギターを20年後にブリッジ以外もしくはブリッジの修理でブリッジをはがす可能性があるのか否か、等考えて決めます。
結果、1番はがれ難い（修理し難い）接着剤となります。
ただし、オベイションギターの様に問答無用で、アラルダイトで修理しなければならないものもあります。
このタカミネとオベイションは、1番最初にエレアコと言う物を真剣に考えたメーカーかなと思っています。
勿論、アリアやヤマハもよかったですが、オベイションギターの母国アメリカの、カマンミュージックコーポレーションはオベイションと同時にタカミネも代理店として取り扱っていました。
ですので、リッチーサンボラはオベイションでもジョン.ボンジョビはタカミネを使っていました。（画像のタカミネを見て 思い出してしまいました。）
最近はギター以外の修理は、すすんでやってはおりませんが、ギター以外も時折依頼があります。

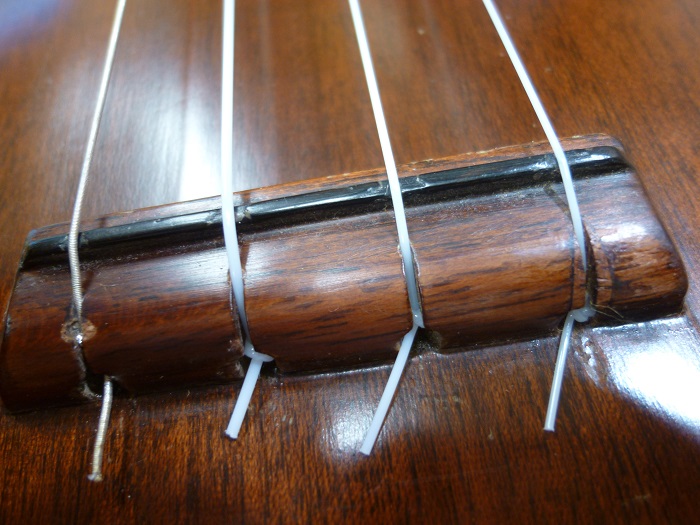

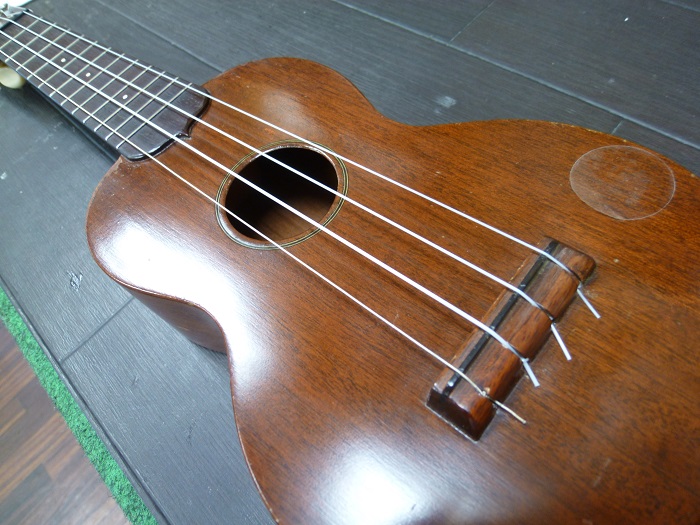

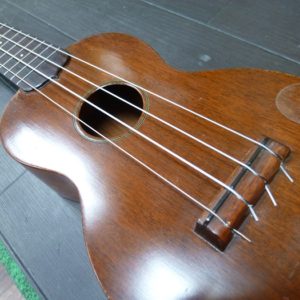

ウクレレの弦が抜けてしまうので、以前の記事（H.Pかアメブロ）の様にギターと同じ形に作り変え交換。
形は難しい事は出来ませんので、お任せでやらせていただきます。
これはハカランダ（ブラジリアンローズ）と言う材。
材木の判別はとても難しいのですが、このハカランダは削った時にはっきり分かります。
とても甘く、それこそローズのような香り。
インディアンローズなどでは、ひとつも良い匂いなどしません。
ハカランダがバラ色の香りだとすれば、インディアンローズは茶色い匂い。
これら以外にもローズウッドの呼び名が付く物が幾つかありますが、昔はカタログ上、ローズウッドと言えば、ハカランダ（ブラジリアンローズ）のことでしたので、杢や材質、香りもこの魅力溢れるローズウッドの様に、似ている材を見つけて、出来るだけ ”ナントカローズ” にしたかったのだと想像します。
ローズウッド以外にもマホガニーも同じ様なことがあります。
本物のマホガニーは現在では、ホンジュラスマホガ二ー（Swietenia macrophylla アメリカンマホガニー）だけ。
キューバンマホガニーも枯渇してしまった本物のマホガニー。過去5世紀に渡り、無差別な過剰伐採によって現在は資源としては見ることはなく、古い家具なのでしか見ることはないらしいです。
マホガニーの名が付く物は他にもありますが、仮に人間に置き換えてみると、外国の人から見れば「あれは、ファミリーに違いない。」と思われても、当人同士は言葉も通じず、
「君、誰？」と言う、可能性としては、大昔、母国を出て行ったひーじいさんの、じいさんさんの子孫？くらい遠いのでは。（と、想像しています。）
様々な業界でも、都合よく呼び名をつけている物も沢山あるのではないかと想像してしまいますが、でもそうしないとコスト的に新しい物を作り続ける事が出来なくなってしまいますから、時代時代で良いものを見極めて行く事が大事なのかもしれないですね。

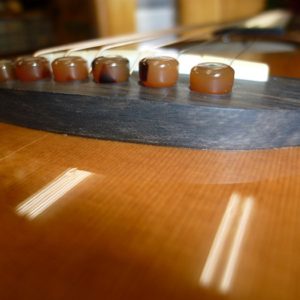

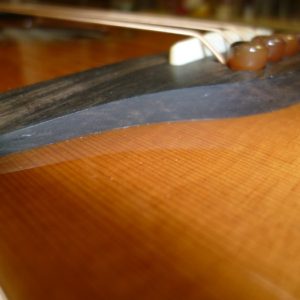

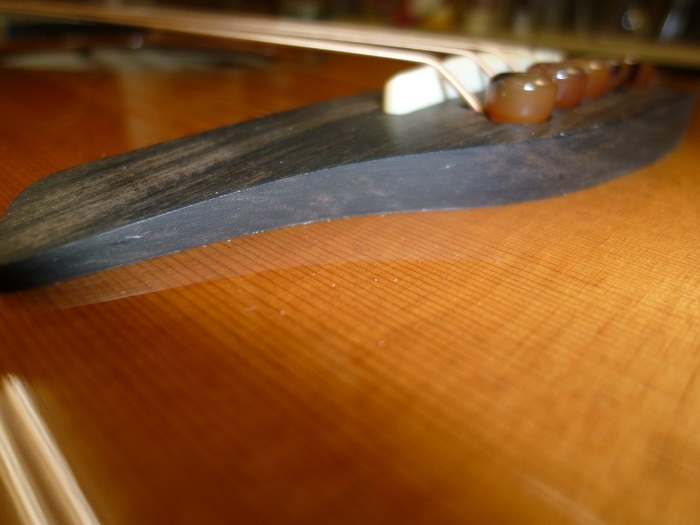

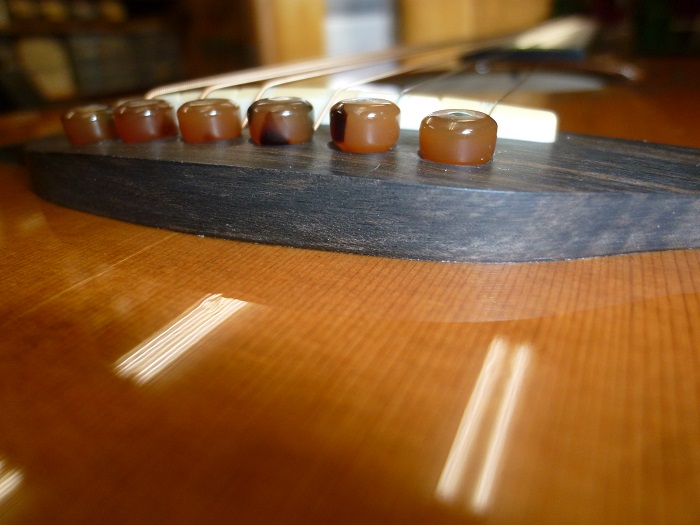

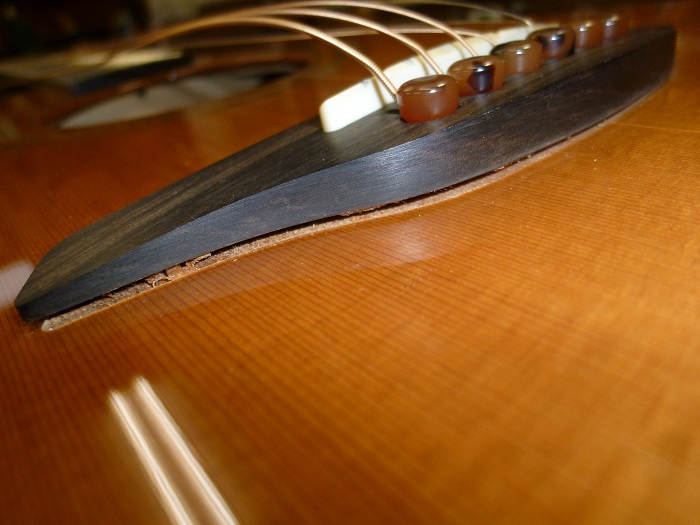

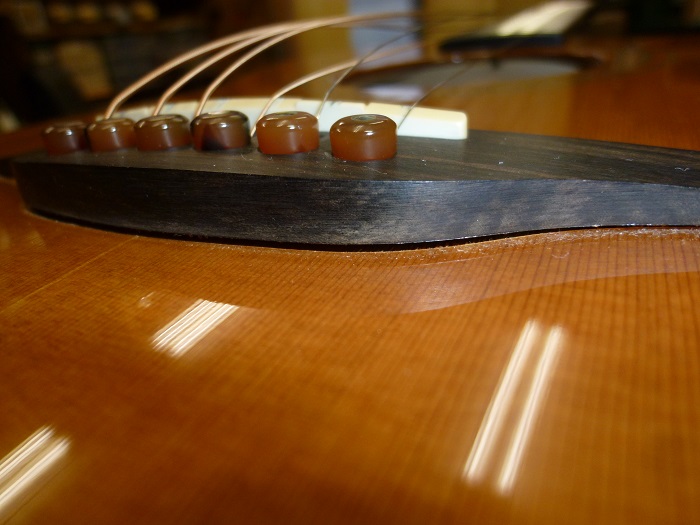

ブリッジに大き目の隙間が開いてしまっています。
ブリッジの剥がれ方は主に2種類あり、多くの場合ブリッジが反って、接着が耐えられなくなった分だけ隙間が開きます。
多少の隙間なら部分的に接着する事もありますが、よく見聞きするのは接着剤を隙間に差し込んでクランプで圧着。反っていますので必ずまた剥がれてしまいます。
その場合は、圧着せず充填接着します。
リペアマンを目指す人は、このホームページのブログをチェックしていると、時々得しますよ！
サドルが入る、スリット(溝）の底が薄い為に割れが入っています。
時折、接着されていないはずなのに、簡単に抜ける気配が無いサドルは、ブリッジが反って溝の上側がきつくなっている為です。
足りない所は足して、ブリッジ、ボディ双方の接着面を平らに調整し直します。
割れ部分は溝の中に接着剤が入らないように塞ぎます。
多少の隙間ならほっといても問題ないと思いますが、古いギター等ではちゃんと貼り付いて見えても中ががちゃがちゃな場合もあります。
ですので、隙間が気になる場合は機会を見つけて修理するのがいいかもしれません。

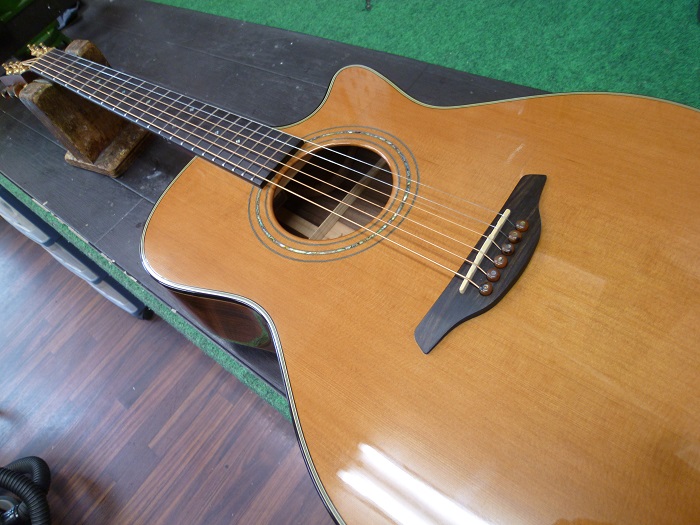

ブリッジ剥がれ修理です。
ウイング部が少し浮いている位でしたら、しばらくほっといても問題無いですが、これ位剥がれていたら修理した方が良いでしょう。
隙間部分だけ接着してやる方法（歪んだブリッジは圧着出来ませんので充填します。）でも大きな問題はありませんが、大概隙間の分だけブリッジが歪んでいますので、一旦剥がして接着面を修正してやるのがよいでしょう。
隙間無く接着されているか否かでは、当然音の良し悪しにも左右します。
接着剤はタイトボンドを使います。。

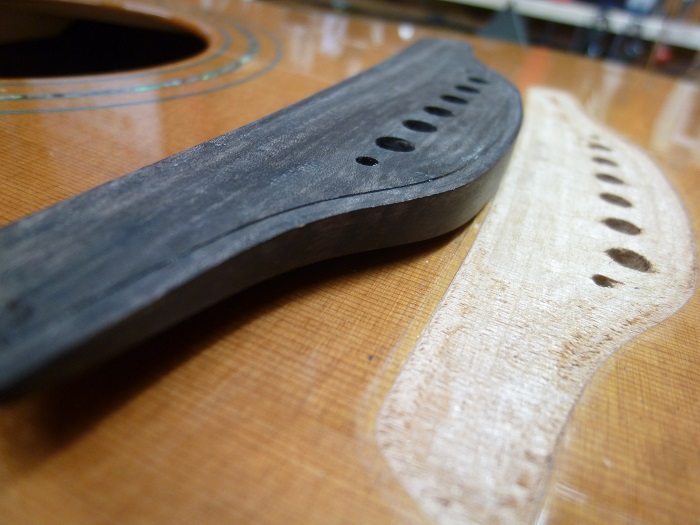

こちらのボディ側の接着面が上のものとは雰囲気が違います。
塗装が剥がされていません。
タイトボンドを使う場合は、木地を出さなければ、しっかりとした接着は出来ませんが、こちらのような瞬間接着剤系（特に低粘度であるほど）の接着剤の場合は、荒れていない面同士でなければ密着しません。
生産性重視だと思いますので、高くないモデルに採用される接着方法です。

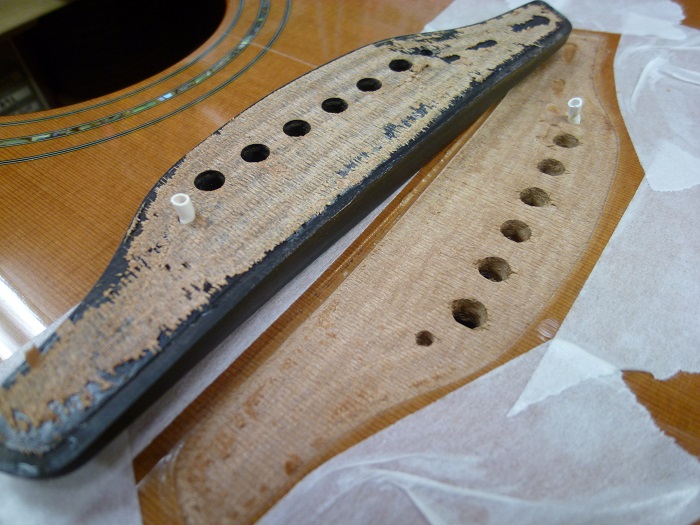

こちらはある程度接着面を荒らしてから、エポキシ系（アラルダイト）の接着剤で接着します。
Ovationは基本的にはエポキシ系の接着剤が採用されていますが、こちらの日本製のオベイション（USA製以外）には瞬間接着剤系の接着剤で貼られています。
オベイションの場合は、ブリッジが剥がれる方向に弦の力が掛かり易いので、強い接着力が必要です。
こちらもアラルダイトにて接着します。
拭き取りには、時間を掛けて拭き残しが無いようにします。
ブランドやモデルによって使用する接着剤も変わります。

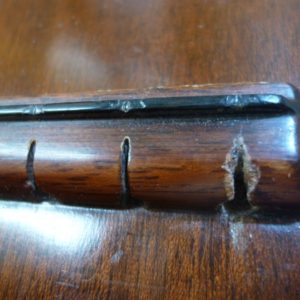

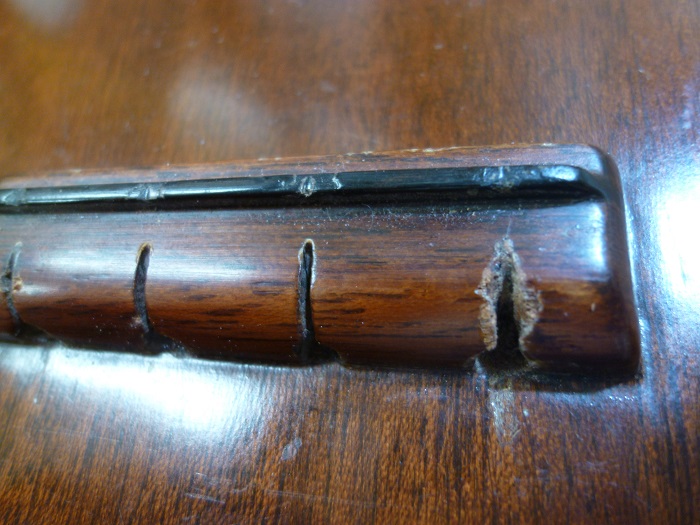

穴の周りは削れたり、欠けたり、グズグズになっています。
そしてこのギターの6弦の穴は、ほぼプレートギリギリに空いています。

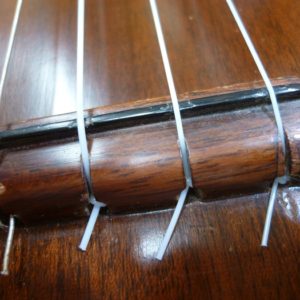

チューニングする前に写してしまいましたが、本来、大体このようにプレートにボールエンドが乗ってとまります。
崩れた穴の周りを丸く削り取り、同じ大きさの木を埋め込んで穴を開けなおします。
