ネックリセット / Framus 5/024

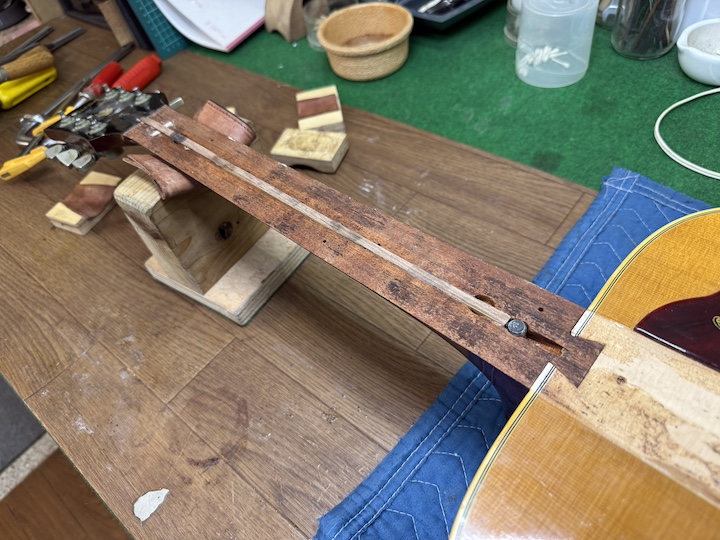

画像的には、「貼っているのね。」…その通りでございます。

この前段の画像があればよかったのですが、いつものように撮り忘れてましたので、ここからになりました。

(このネックを外す為にジョイントの隙間を探って指板から穴を空けていたが…)

指板を剥がそうとして、途中でやめて、貼り直しています。

何故かと申せば、以前にやったJ-200 の時と同じようにドリルをいくら打ってもダブテールジョイントの隙間が見つからず、らちが明かないのでジョイントを確認する為に指板を(バインディングが無いので全部)剥がしにかかって途中まで剥がした段階で見えた為、疑問が晴れて貼り直しているところです。

ジョイントの隙間がわずかで分かり辛い場合と、位置が想像と違う場合やそもそもそもジョイント方式が違う場合、更にJ-200のような場合があります。

「なんか違う…」と思った時は大体なんか違います、闇雲にやり続けていても埒があきませんので、その際は確認しなければなりません。

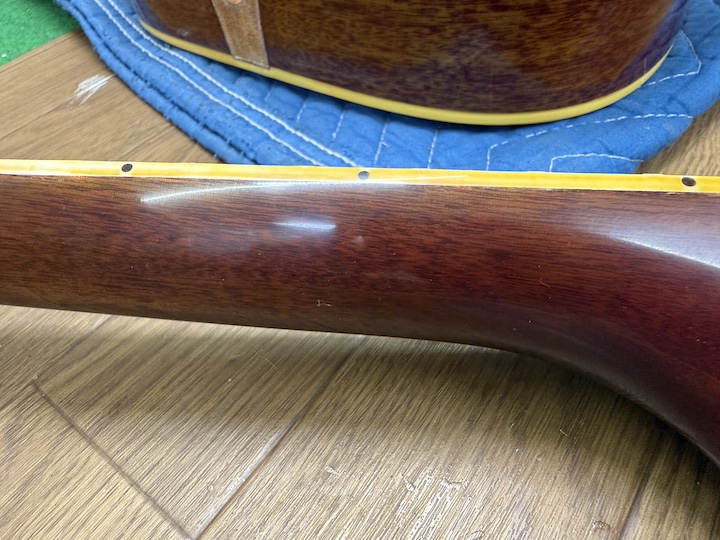

通常のフレットの位置に空いている穴は外れ。

その上の穴が当たり。


この当たりの位置にダブテールジョイントの隙間があります。


以前の蒸気では無く、半田ごてで温めますので、多少ずれていても温まる事は温まります。


ですが、こんだけ外れちゃってると時間が掛かり過ぎて、こてが触れている部分が大分焦げてしまいます。






リセットが済みましたら、リフレットします。この穴をどんなふうに塞いだか確認したかったのですが、画像が残ってませんでした。


ここまで来た際には、大した事では無くなっていたのかもしれないです。

それか、カッコ悪くて写せなかったか、それかな。


0フレットと言うのは、考えるより面倒なのであまり好きでは無いですが、作りての意思なので尊重しなければなりませんね。












4年程前にも同じギターを修理させて頂いたお客様からのご依頼でしたが、探しても滅多に見つからないので見つけたら入手して直すしかない様です。

弾き易いこれを持っているのは、ビートルズファンにとっては羨ましいのではないでしょうか。



ネックリセット / Gibson Hummingbird

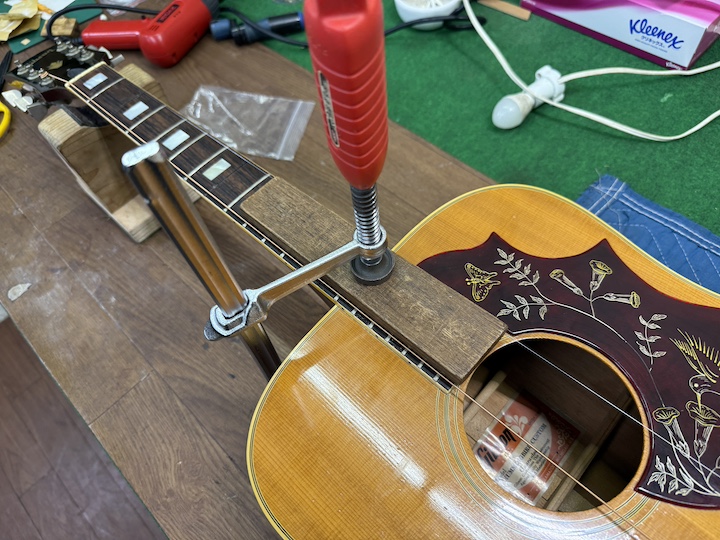

ネックリセットでございます。

出来る限り撮影の順番で更新しております。

70年代Gibsonも最近では、ビンテージと呼ばれるようになり、復活させてまた使いたい人が増えました。

元々音も作りも良いですから、末永く使っていけます。

70年代Gibsonが人気が無かったのは、それまでのGibsonらしい音や見た目でなくなったから、だったのだと思います。

(シムが左右でローズとメイプルなのはたまたま)





個人的な私の世代での感覚だと思いますが、70年代はどこのメーカーも独自のスタイルがあって面白いメーカーやギターが沢山生まれた時代と言うイメージ。

ギブソンのアコギでは、このハミングバードもそうですが、力木がダブルエックスになったり、カーシャ博士が考えたブレーシングを採用したMKシリーズなんかもあったり、国産メーカーも特にエレキなんかは、今思えば面白くて(カッコよくて)良い物が沢山ありました。

Ovation(1966~)なんかも70年代に発展したメーカー、Ovationのような全く新しいギターはこの先、出て来ないだろうと思います。

メーカーは今、昔の物を追いかけている様に見えるし、Ovationの人気が復活するならば昔の物として若い人気者から火が付くのかなと思っています。





ネックの修理以外もあれこれやったのですが、ブリッジプレートの画像です。

弦が付いたままの方がわかりやすいのですが、他の作業が進んでいる状況の撮影が多くて弦を外した状態の画像になりがちです。

弦のボールエンドが穴の中に入り込んでしまう状態になります。

こちらが分かり易いかもしれません。

https://www.m-guitars.com/blog/2864/





























一時代を築いちゃうとその後、廃れているみたいな印象になってしまうのが悲しいです。

モズライトなんかすごく良いのだけれど、おじさん達はある一定の音楽以外出来る気がしないので、是非これなんかも若い世代が他の音楽で見直してくれれば良いのになー、などと思ったりします。

リフレット / Guild D-40

リフレット(フレット交換)します。

インレイが通常よりだいぶ薄いです。

修理屋さんによっては料金が作業ごと分かれている事もありますが、当方の場合、指板修正、ナット交換、他調整込のセットです。



インレイが欠けていたり、抜けてしまっていますので深く掘って、新しいインレイを入れます。





貝のドットインレイは作らなくても何種類かありますので、苦労しなくて済みます。

貝以外や入手できない形のインレイの場合は作らなくてはならないので、とても面倒でございます。

Gibsonのパーロイド等は、削って無くならない様に外せるものは外してから作業に入ったり、その他面倒になる場合は別料金になってしまいます。

ご了承ください。






同じようなブログが続きますが、出来るだけ順番に更新しております。


そして時折、やったばかりの新しい修理がアップしたりします。


こちらは、1年半も前の撮影でした。





やってる内容が同じような事ばかりなので毎回書く事もあまりないのですが、とりあえず修理実績の画像を増やして、「うまい!」とか「へた~。」等と出来るだけ沢山見比べられるよう出来れば好いと思っております。

以前、一時期週2でアップしていたことがあったのですが、それなりに面倒でしたので、また週1になりましたが、今後いちいちテキストは付けずに画像のみ並べて、更新頻度を増やして、内容の詳細は画像から想像してもらうのも良いかと思ったりしますが…それでは不親切か…。

今後どーして行ったらよいか、考えております。



フレット交換 / Fender Stratocaster

リフレットします。

グリスアップは出来る時にしておきます。

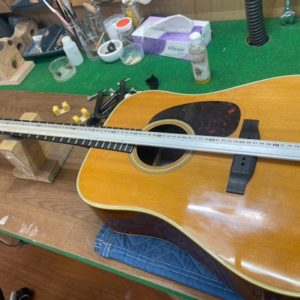

ネックジグ、と言うこのような仕事の作業精度を安定させる道具があります。

アコースティックギターが主な修理屋としては、アジャストロッドではないネックのリフレットの際等にネックジグが必要です。

チューニング後にアジャストしてある状態に仕上げなければならないからです。



ですがこれがあったとしても、この道具の癖もわかって来ましたので何でもかんでもそれを使う事はしません。

何ででしょう。恐らくあのような天才的な道具を開発する人のレベルに私が追い付いていないので、すごく良い仕上がりなのですが、思うのとちょっと違くなるのだと思います。

現に全てにネックジグを使って完璧な仕事をしてる人もいると思いますが、私の場合、「すごくいいけどちょっと違う」と思いながら使うのではなく、分けて使います。















引越しをして、ネックジグの置く場所も心配することなく入手し、ネックジグ導入後、ブログにて掲載しましたが、この時はまだありません。

引越して直に1年半になりますが、引越し前の画像です。

出来るだけ古い順にアップしていますが、全く追いつきませんので直近の2~3か月は、あまり撮っておりません。

ブログに掲載不可の場合は使用不可とお申し付けくださいとHPやお預かり書にもありますが、逆にブログにアップされることをお待ち頂いている方もいらっしゃいましたので、その場合は「絶対使用」の旨、お伝えください。

順次、掲載いたします。

よろしくお願いいたします。

ネックリセット/ Gibson Dove


なるべくやった順番でアップしていくようにしておりますが、同じような修理やモデルが続く事がなぜか良くあります。

日付が近いのでこの前のDaveと画像がどっちがどっちか分からなくなります。


ネック角度を調整しましたら、接着剤なしでテンションを掛けてもジョイントに隙間ができない様シムを調整して入れます。

メイプルとエボニーで分けている訳は特にありません、たまたま。

シムはなんでもよいと思いますが、一時期のマーチンやラりヴィーみたいに紙でシムを作っちゃ絶対ダメです。

特にマーチンは生産本数が多いのでホントに良く見ますが、ヒールにわずかに隙間ができている場合は紙シムが入っている事がよくあります。

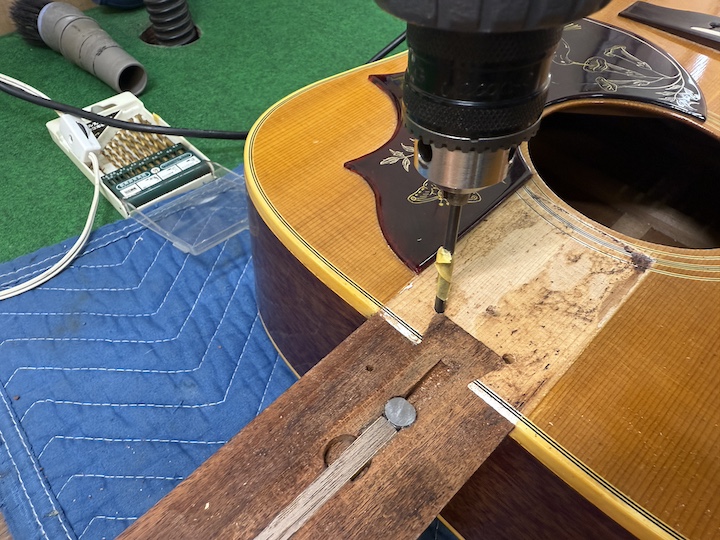

ネックジョイントを蒸気で温める場合は、何が何でもジョイントの空間を探さなければならず、空間がどこにあるのか分からないギターはその空間を見つけるまで何度もドリルで探します。

空間がほぼ無い場合もありますので、その場合の判断はホントにムツカシイ。

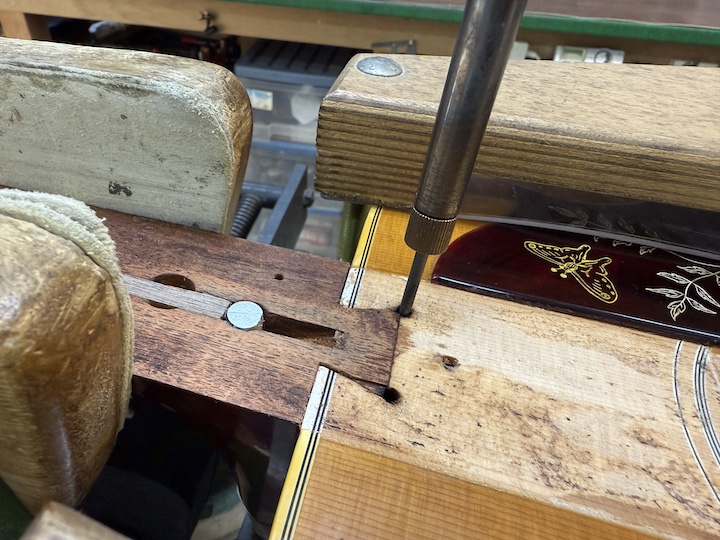

現在は昔のように蒸気で外すことは無く、熱棒を差し込んで温めますから最悪、ジョイントのポケットが見つからなくても温める事が出来ますが、出来るだけその空間の中で温めるようにします。








1弦側と6弦側のバランスが逆になる場合は、6弦側が低くならない様に意識するのでサドルが高目になる場合があります。

これ以上高くなりますと見た目が好くありませんので、上げる場合も下げる場合もどちらに転んでも良いようにネック角度を決めて行きます。


ジョイントから下がらない様に指板に厚みを付けます。




指板を修正してフレットを交換。


ナットも作り直します。






ブリッジプレートも補修。

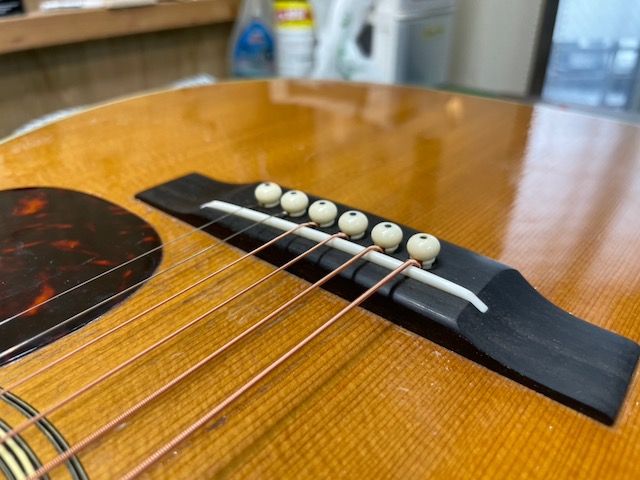

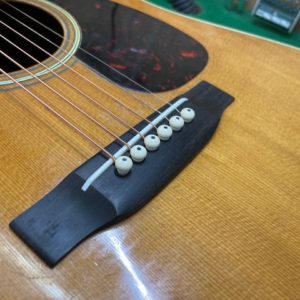

ボールエンドの向きはどっちでも良いのですが、私の場合は基本横向きで弦の根元の太くて出張っている方が下側にならない様に弦の向きを決めます。




ヒールを一所懸命接着しても意味無いのです。


くどいようですが、ジョイントがちゃんとして無いとダメなんです。

 ナイスギター!









フレット交換 / Gibson LG-2

リフレットします。「指板修正、フレット交換、ナット調整(通常はナット交換)」

フレットは、半田ごてで温めながら抜いていきます。

フレットを温める事によって、溝に入っている接着剤を緩めたり、木を温めて抜く際に割れにくくしたりします。

半田ごてはフレット以外の部分に触れた場合は、一瞬で焦げてしまいますので、細心の注意が必要です。



現在は何の作業をするにも専用の道具がありますので、とても便利になりました。

昔は、フレットを抜く専用のニッパー等はありませんから、喰い切りの上部を平らにグラインダーで削って専用工具にしてました。

ステュマックには当時からあったような記憶もありますが、自分で作るのが面倒な人が買う物かと思っていました。














リフレットの場合は、基本的にナットは作り直しますが、古いパーツを残したい場合は底上げなどして調整し直します。

但し叩いて外せないナットは、壊して外しますので残すことができません。








エレキの場合は出来る限りオリジナルパーツが残っている方が良いみたいですが、アコギの場合はそれほどではなく人によるところみたいです。

アコギの場合、特に古い物は修理してある(する)事が当たり前な所がありますので、見る人の価値がわかれるのだと思います。

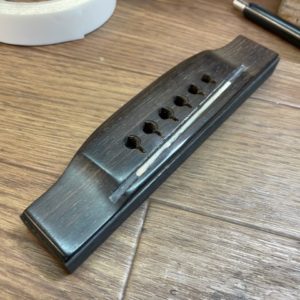

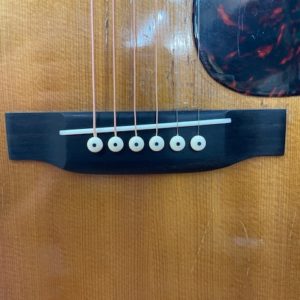

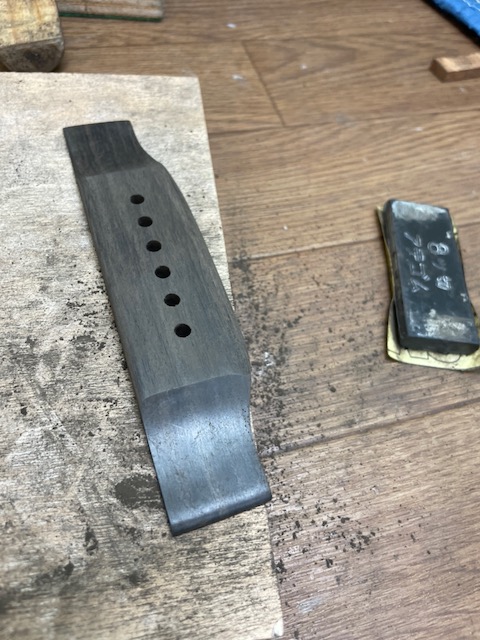

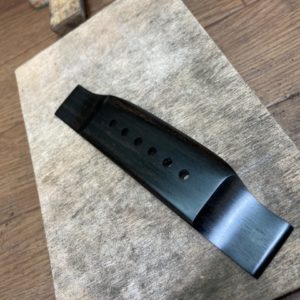

弦高を下げるのに、サドルでは削る高さが無くなり、ブリッジを薄く削って下げてある物もあります。

そういったギターを更に弦高を下げなくてはならない場合は、ネックの角度を直さなくてはなりません。

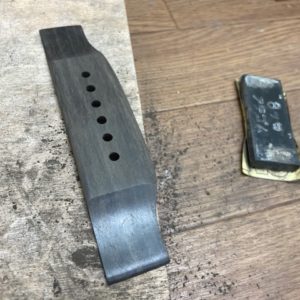

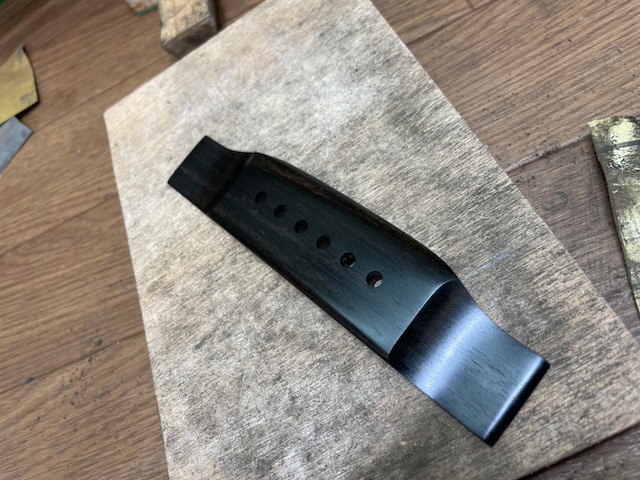

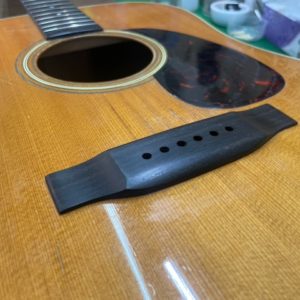

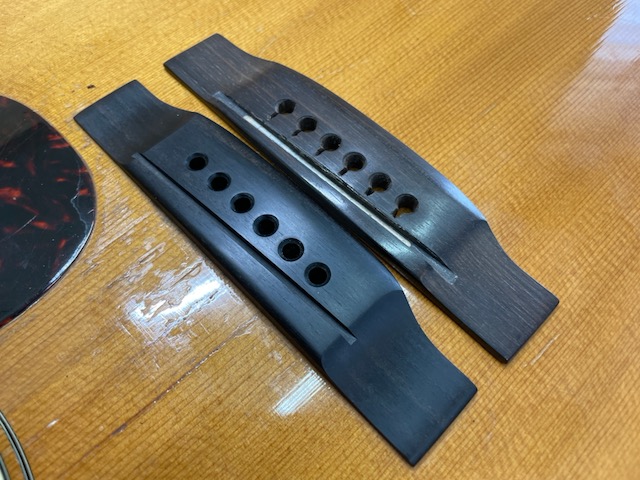

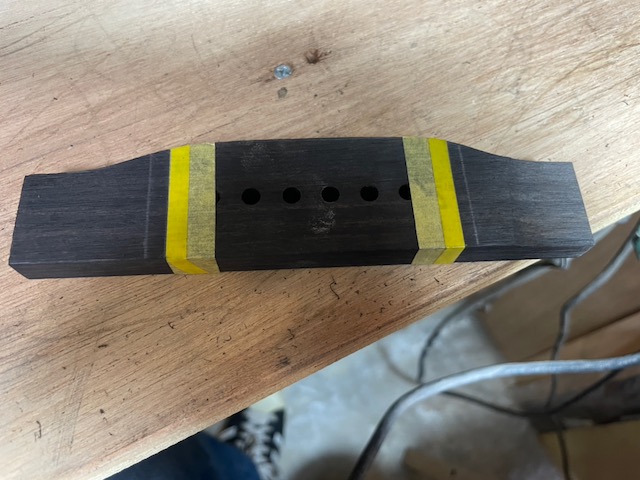

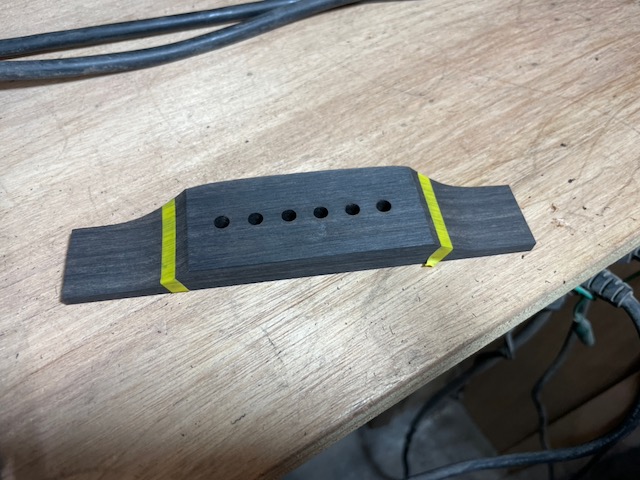

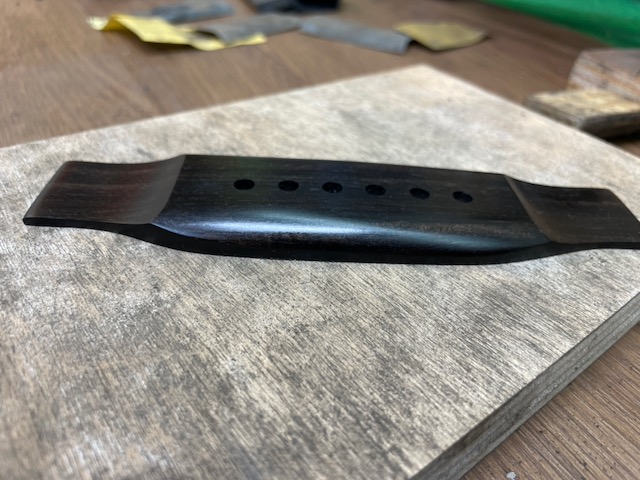

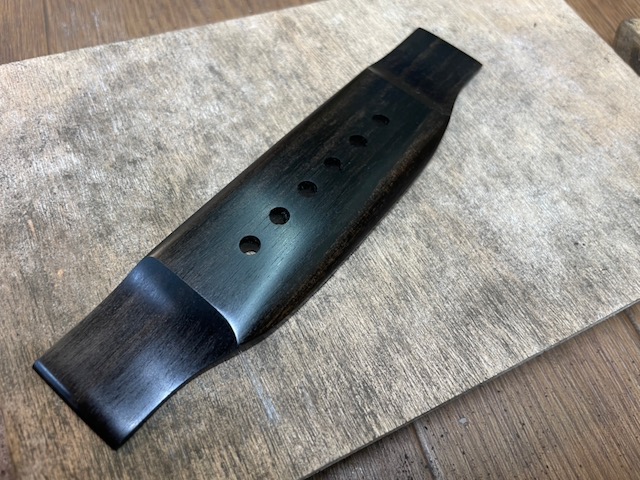

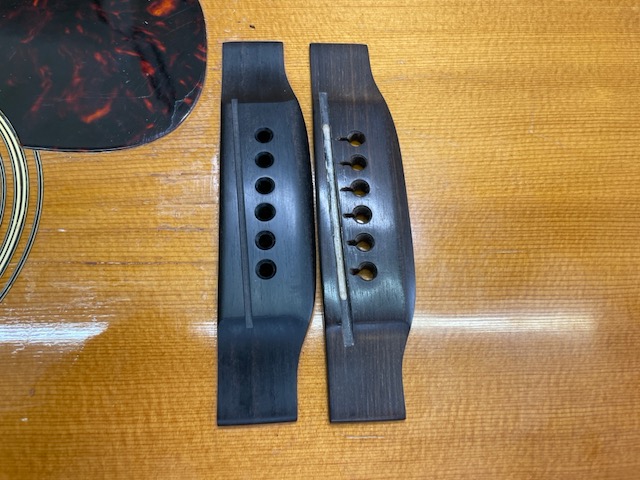

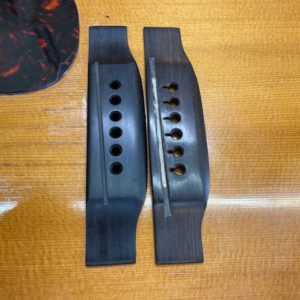

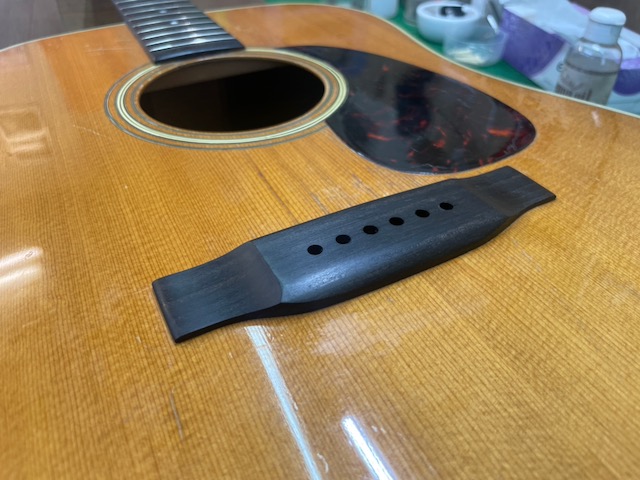

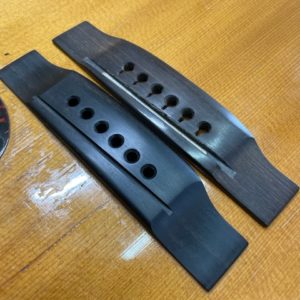

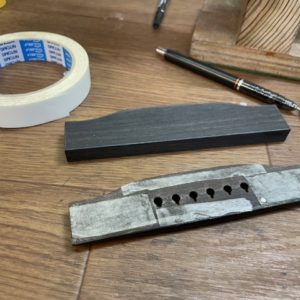

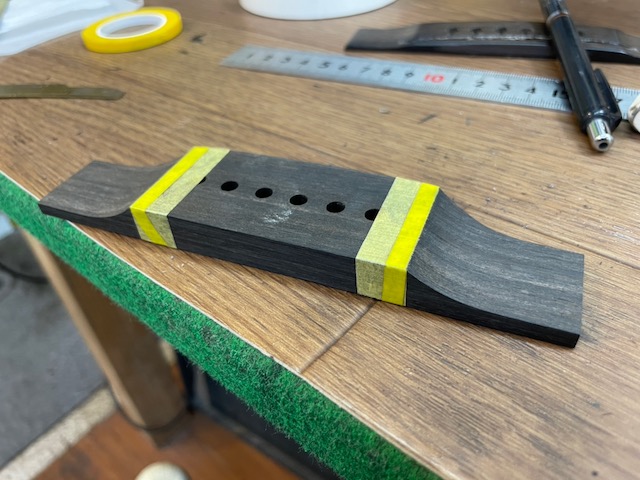

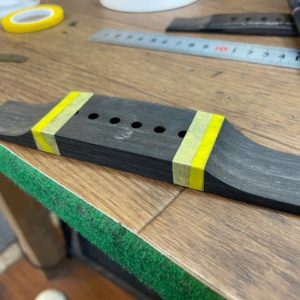

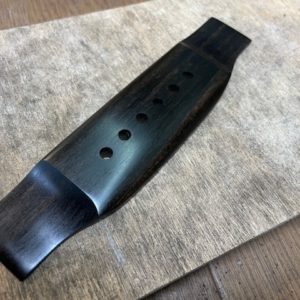

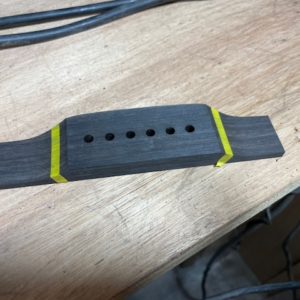

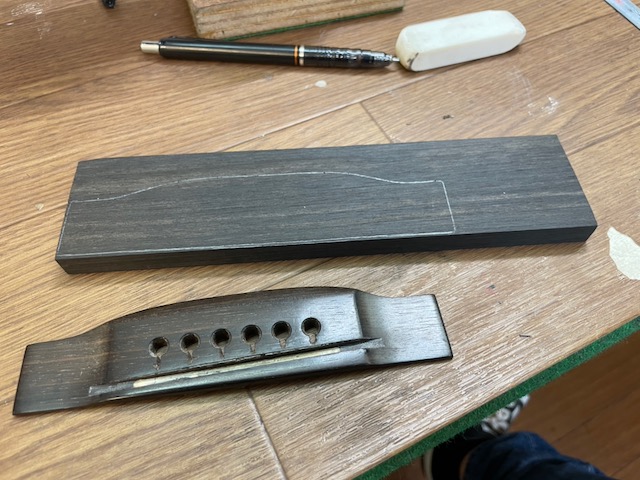

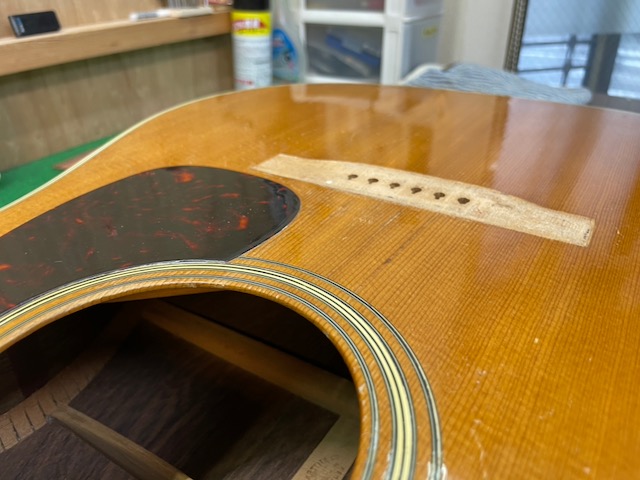

その際、薄くなったオリジナルのブリッジに角度を合わせるか、新しく元の厚さのブリッジに作り直してネックの角度を直すか、分かれるところです。

この判断の別れ方も、ハカランダの材料があれば交換するという条件も入ったりしますが、ショップでも考えがわかれます、皆さんならどうされますか。

私のギターなら、インディアンローズでも交換します、そこまでやってブリッジうすい、っていうのはどうもいやかな。

でもまだハカラダあるからね!





ブログおやすみ。

いつも見て頂いて、誠に感謝申し上げます。

ブログは、定休日の土曜日を利用して更新していますが、今週は用事が入ってしまい1日取られてしまうので、休みます。

こういう機会もあまりありませんので、よろしければ過去の古い記事も見て頂ければ幸いです。

文章等、伝わり辛かったり色々ありますが、私も見た際には、改めて確認出来たりすることもあります。

滅多に見ないギターの画像なんかもあったりしますので、よろしければ。

また来週なんか更新します!

ロッド交換 / Gibson Dove

ロッド交換します。

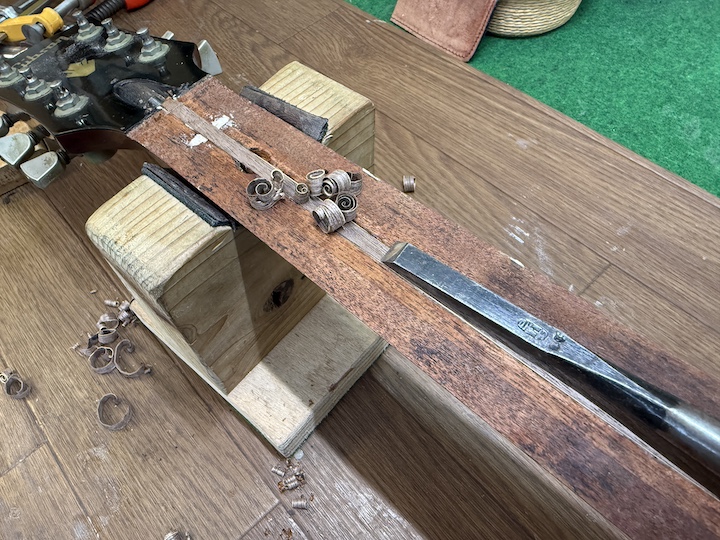

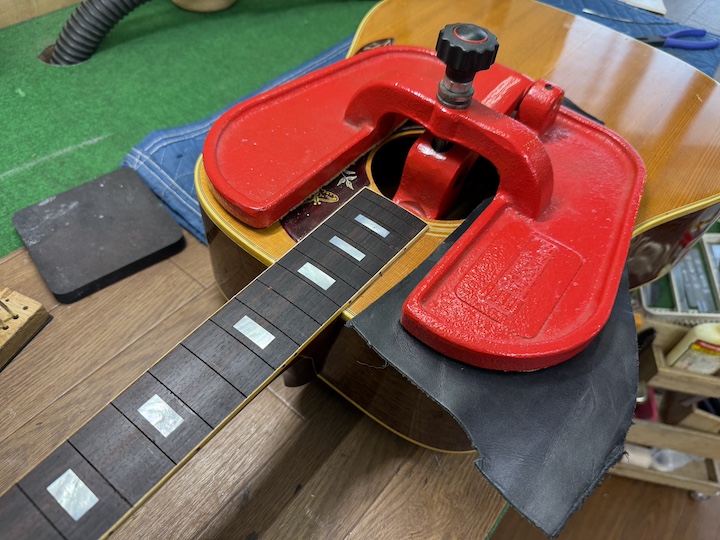

ネックアイロンで温めて指板を剥がします。

折れちゃってます。

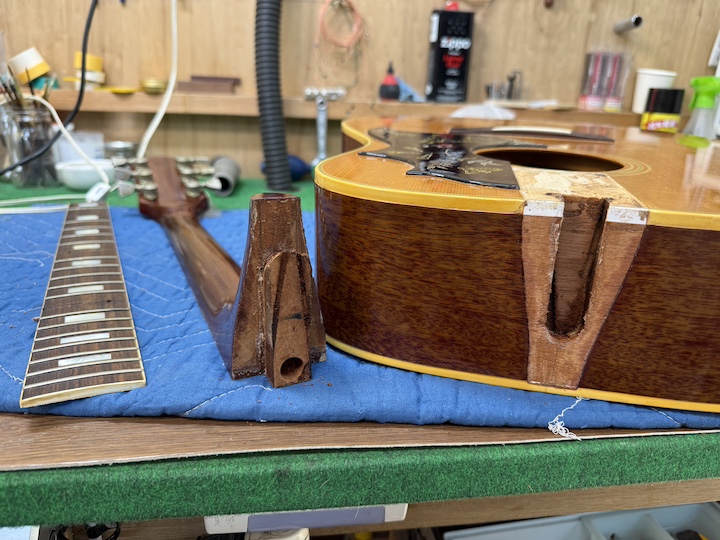

ネックを外して角度も直します。

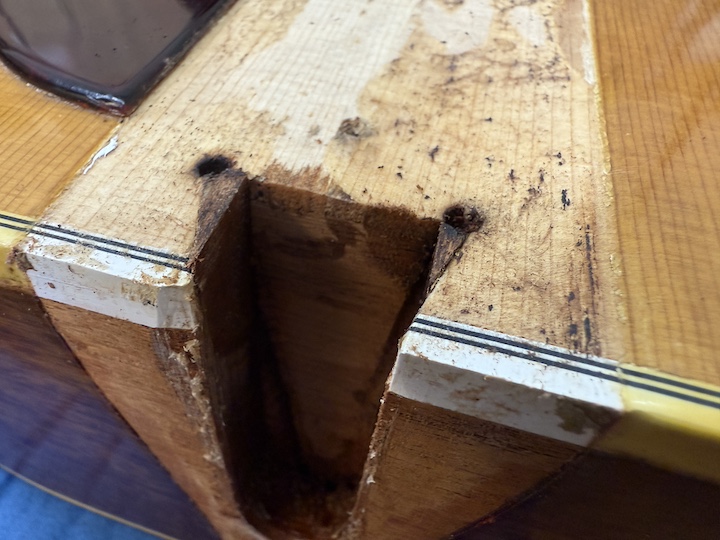

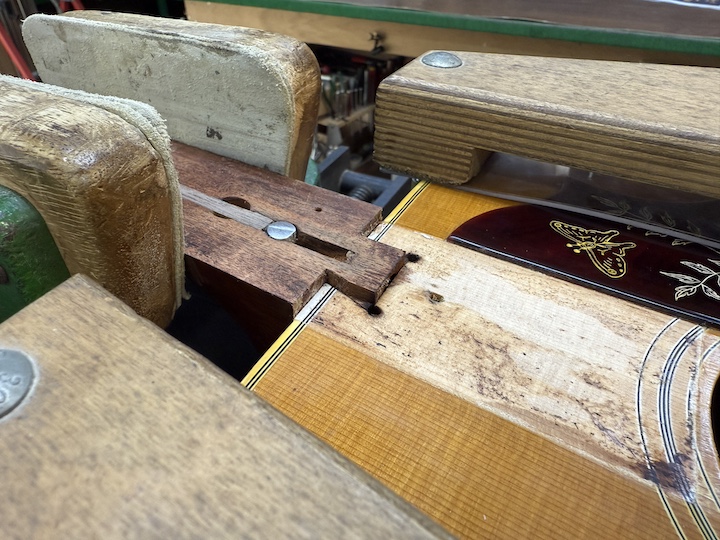

指板が剥がれているので、ジョイントが見えて都合が良いです。


ずっと前から馴染のバイク屋でロッドエンドは 溶接してもらっています。

随分前からもう乗ってないけど、DRAG☆ONと言うバイク屋さん。


長さを決めて、切ったら…

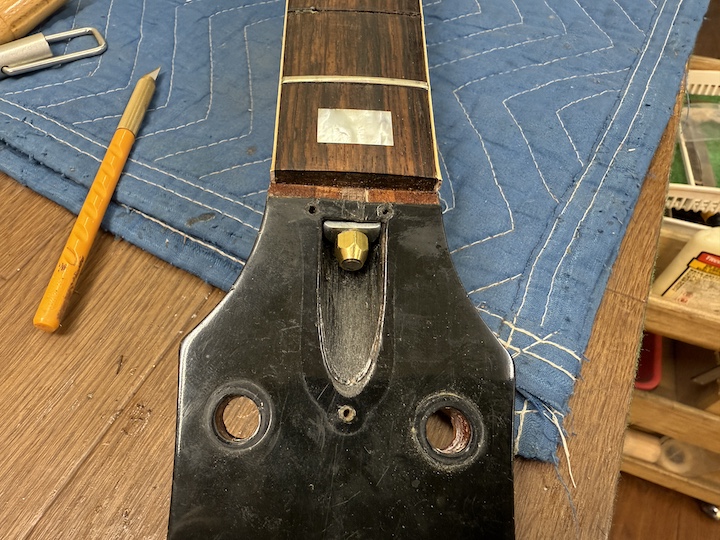

ナットの溝を切ります。

こんなに溝を付けなくても良いと思うのですが、オリジナルがそうなっているのでマネします。


埋木はウォルナット。

なんか見た目が好いです。

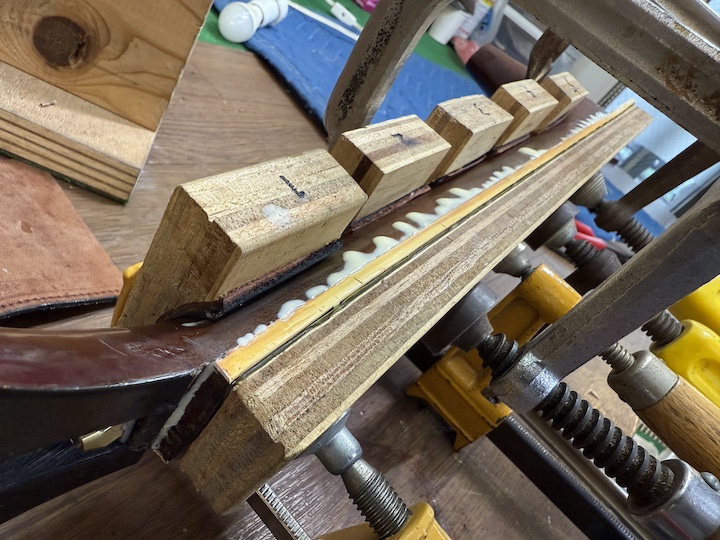

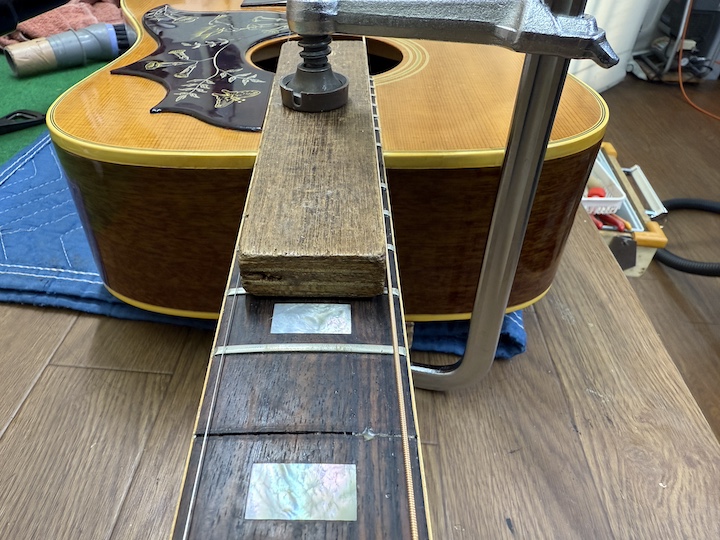

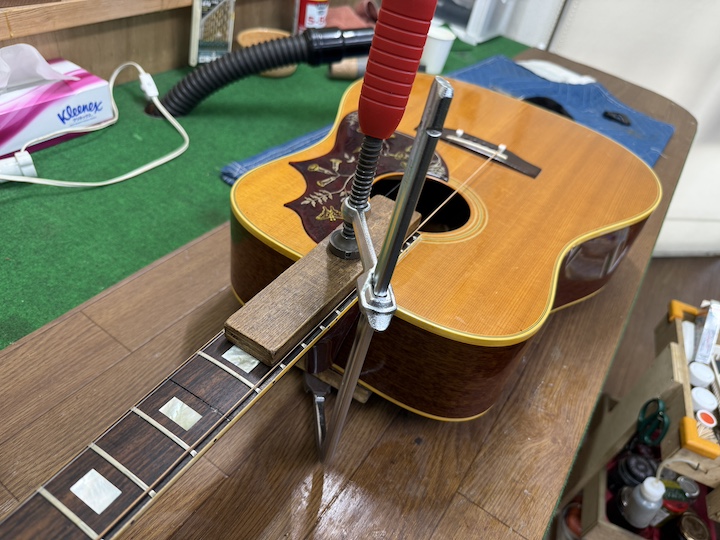

指板を貼る時にちょっとだけテンションを掛けます。

指板はネックの元の位置には収まらず多少、時には大きくずれます。

指板を剥がす前にフレットの位置で3か所、ダボを打つ位置を決めますが、ズレるのは剥がした時点で反るのだと思います。

出張ったとこは仕方ありませんので、削って合わせます。

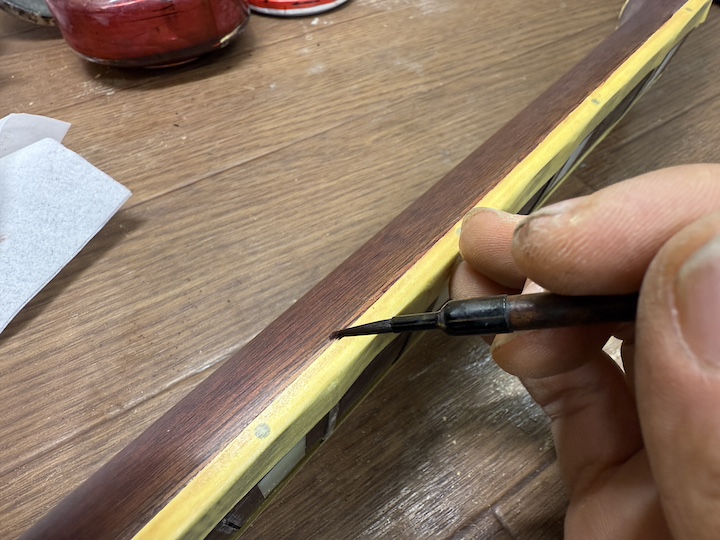

削れば、色も合わせなければならず、塗装修正は必須です。

うんと古いギター等は、指板がズレずに元の位置にビタッと戻せる事もありますが、なぜかは分かりません。

剥がしても反らないと言う事なのでしょうが…ピタッと戻る事が腑に落ちないのは変な感覚。




指板面も修正してリフレットします。


リフレットしましたら、ナットも作り変えます。

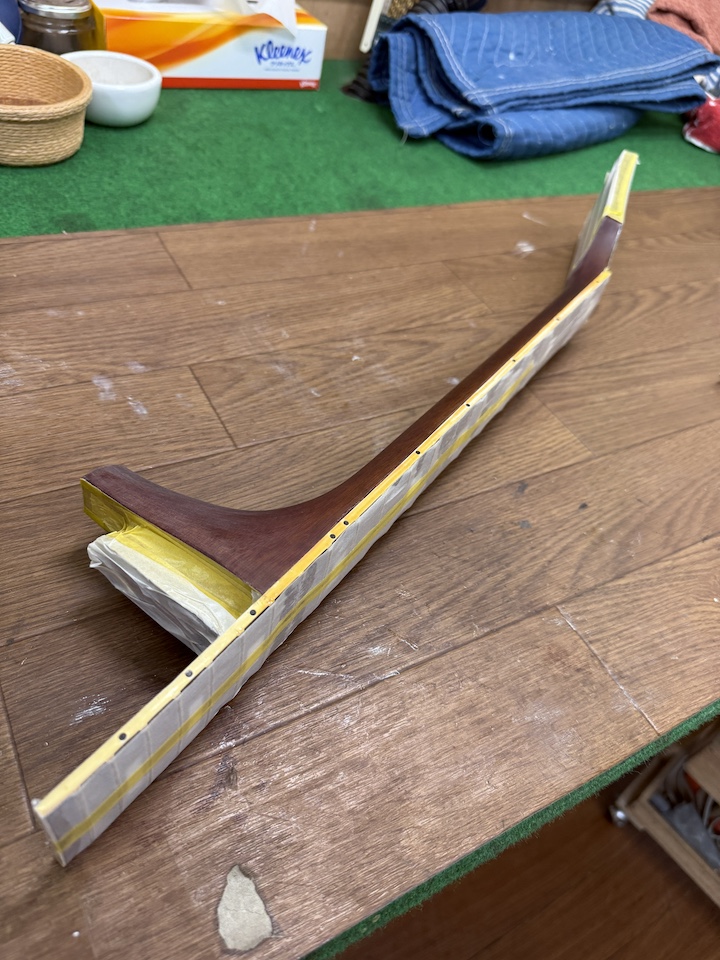

Gibsonはネックとボディ一緒に塗り込んでいますが、見た目がおかしく無ければボディ側は塗装しません。


昔は、わざわざボディと一緒に塗り込んでいましたが、手間だし特に意味も無いので必要が無ければやりません。















ネックに角度が付きますと、14フレット以降が下がりますので、指板に厚みを足します。





弦高は1弦側から6弦側にちょっとずつ高くなっていくようにバランスを取ります。

ですのでサドルは6弦側が少し高くなっているのが、見た目も良いのですが、ブリッジの厚みの差等、何らかの理由でバランスが逆になってしまう事があります。


70年代Gibsonも中々味わいがあって好いです。

自分の70年代J-45もとても良く気に入って弾いていたのですが、甚く気に入ったお客さんに買われてしまいました。





ボディ(トップ)剥がれ / Ovation 1687-8

あちこち剥がれています。

弦高が高くて弾けない原因は、これ。

何故かと言えば。

ネック角度が狂った為→弦高が高くなる。

ボディがひしゃげて→角度が狂う。

ボディがひしゃげて→トップ剥がれた。

この年代の接着剤は柔らかく、剝がれやすくなっているものも沢山見ました。




ふわふわした接着剤を除去してアラルダイトで接着します。


もっと締まった音になる筈です。




Adamsの場合、音が悪い原因はこれかなと思っています。




過去のブログでも何度も見て頂いております。


ジョイント部の空洞。


少しでも強度が上がるようにエポキシパテで補強します。


でも弦を緩めず放置すれば必ず、また支障は出ます。




Ovationのネック角度を決めるのは難しいです。

通常のトラディショナルなサドルであればここまで高くはしません。


リフレットしました。

この部分の処理が大変です。


元のフレットのエッジは斜め過ぎてカッコ悪いので立てます。


リフレットしましたので、ナットも作り直します。




通常はヒールを削って角度を調整しますが、Ovation の場合は、シムを用いて調整します。


勿論決まりではありませんが、Ovationの工場と同じ方式でセットします。


Adamsを指板修正する場合は、ヘッドのこの出っ張りに触れて(削れて)も良いか否か検討して頂きます。


その部分が多少削れても良い場合は、真っすぐに指板を調整できます。



指板の調整は、フレットが乗る溝の部分が真っすぐに揃えば良いので、その他のフレット同士の間(弦を押さえる所)は歪んでいても問題はありません。

なので、多少カッコ悪くてもナットの前が削れていなくても問題ありません。

しかし、ヘッドの出っ張りを触らずにやる場合は、ヘッドに行かない様に1フレット目で削る手を止めますので削れ方が少なくなります。

1フレット目から真っすぐになっているか確認し、ダメなら辻褄が合うように改めて調整し直します。



ボディ割れ(ネック角度狂い) / Gibson LG-2




この状況は何と言えば良いのでしょうか。

以前1度聞いた事が…ショルダー部が潰れてリンゴのようになってしまう…アップル何とか…

こんな感じ→  https://www.m-guitars.com/blog/2118/

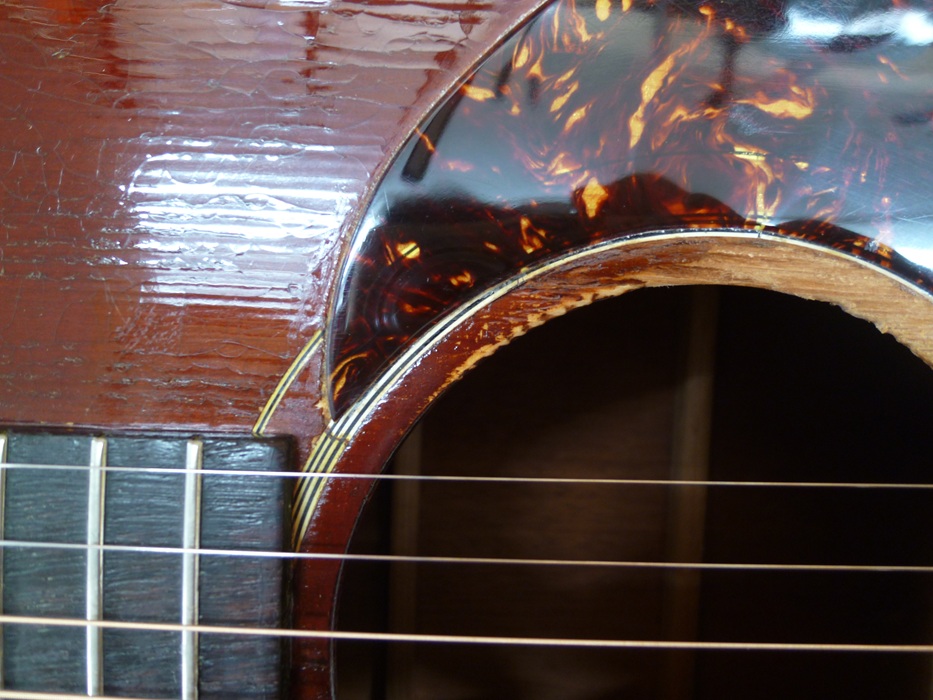

ネック(指板)がサウンドホール側へずれてしまって、弦高もかなり高くなってしまっています。

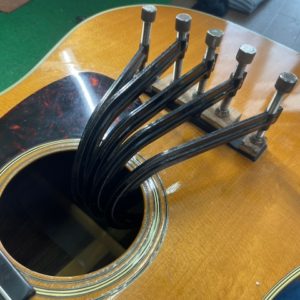

ズレを修正して、割れを接着しますが、1番重要な作業はこの修正箇所周辺の力木の剥がれをしっかり接着する事。



ズレを戻せばネックの角度もある程度は戻りますが、かなりな見た目の状況ですのでネックを抜いて角度を修正する事も予定しています。
















ボディのズレを戻しただけで、角度も十分良い状態になってしまいました。

修理代も見積もりより大分安くなりましたー。










割れ修理は勿論大事ですが、それより力木の剥がれを見落としちゃいけません。

ちからぎっ!とは、よく言ったもんです。














指板(ネック)の状態は良くありませんでしたので、修正して新しいフレットに交換。

新しいフレットに交換したら、新しい第1フレットに合わせてナットも作り変えます。(もしくは調整します。)



このような事も勿論ですが、あんな事やこんな事いろんな事が起きなように、弦は必ず緩めましょう!

335のように中心にブロックが入っていたり、厚い板にネックが付いているギターであればそんなに心配しなくても大丈夫かと思いますが、

製作家の先生や、有名なメーカーが緩めない事を推奨してもそれが「アコースティックギター」であればしっかり緩めましょう。

いつの頃からか、クラシックギターをクラギと呼んでフォークギターをアコギと呼ぶ人が出てきましたが、どっちもアコースティックギターでございます。
